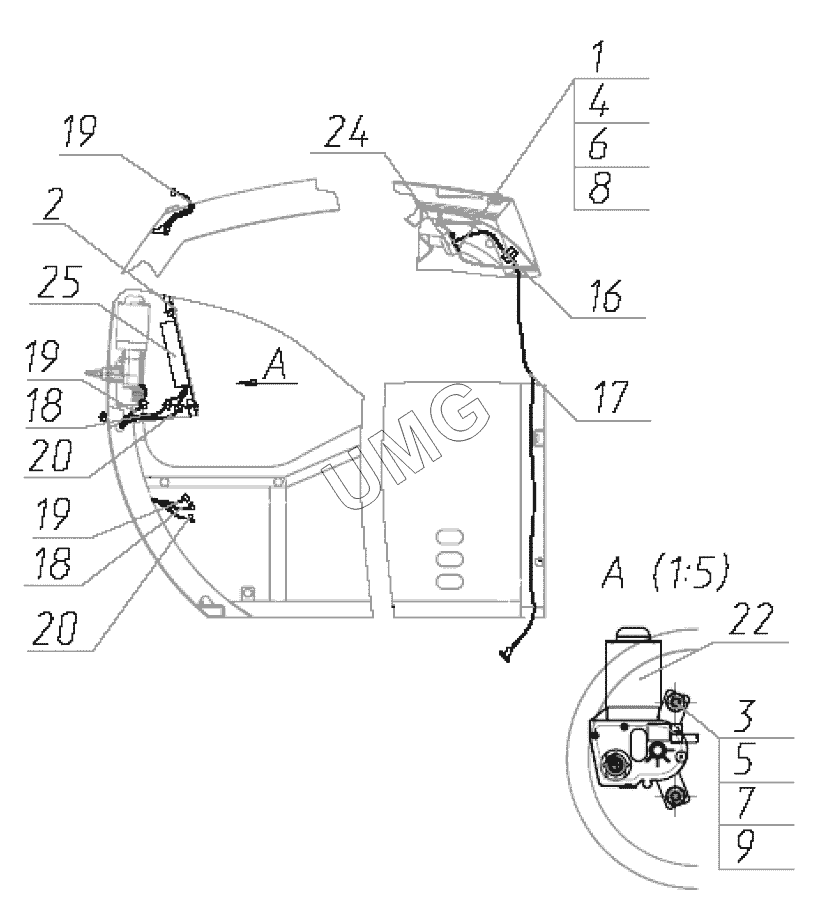

E195A. Электрооборудование кабины 3523-02-30.30.000
1
2
3
4
5
6
7
8
9
16
17
18
18
19
19
19
20
20
22
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3523-02-30.30.000 | 3523-02-30.30.000 | Электрооборудование кабины | |
| 1 | Винт ВМ4-6gx20.58.016 | Винт | |
| 2 | Винт В2.М6-6gx14.58.016 | Винт | |
| 3 | Винт В2М6-6gх30.88.016 | Винт | |
| 4 | Гайка М4-7Н.5.016 | Гайка | |
| 5 | Гайка М6-7Н.5.016 | Гайка | |
| 6 | Шайба 4.65Г.016 | Шайба | |
| 7 | Шайба 6.65Г.016 | Шайба | |
| 8 | Шайба С4.01.08кп.016 | Шайба | |
| 9 | Шайба С6.01.08кп.016 | Шайба | |
| 16 | РАДЭКС-270.320.000 | Жгут проводов | |
| 17 | РАДЭКС-270.310.000 | Жгут проводов | |
| 18 | РАДЭКС-270.350.000 | Жгут проводов | |
| 19 | РАДЭКС-270.340.000-01 | Жгут проводов | |
| 20 | РАДЭКС-270.310.010 | Жгут проводов | |
| 22 | 471.3730 12/ 2.5 | Мотор-редуктор | |
| 24 | 16.3714-01 | Плафон 16.3714-01 | |
| 25 | ЭПП-4ЭМ-04-12 В | Электронная панель отображения информации |
