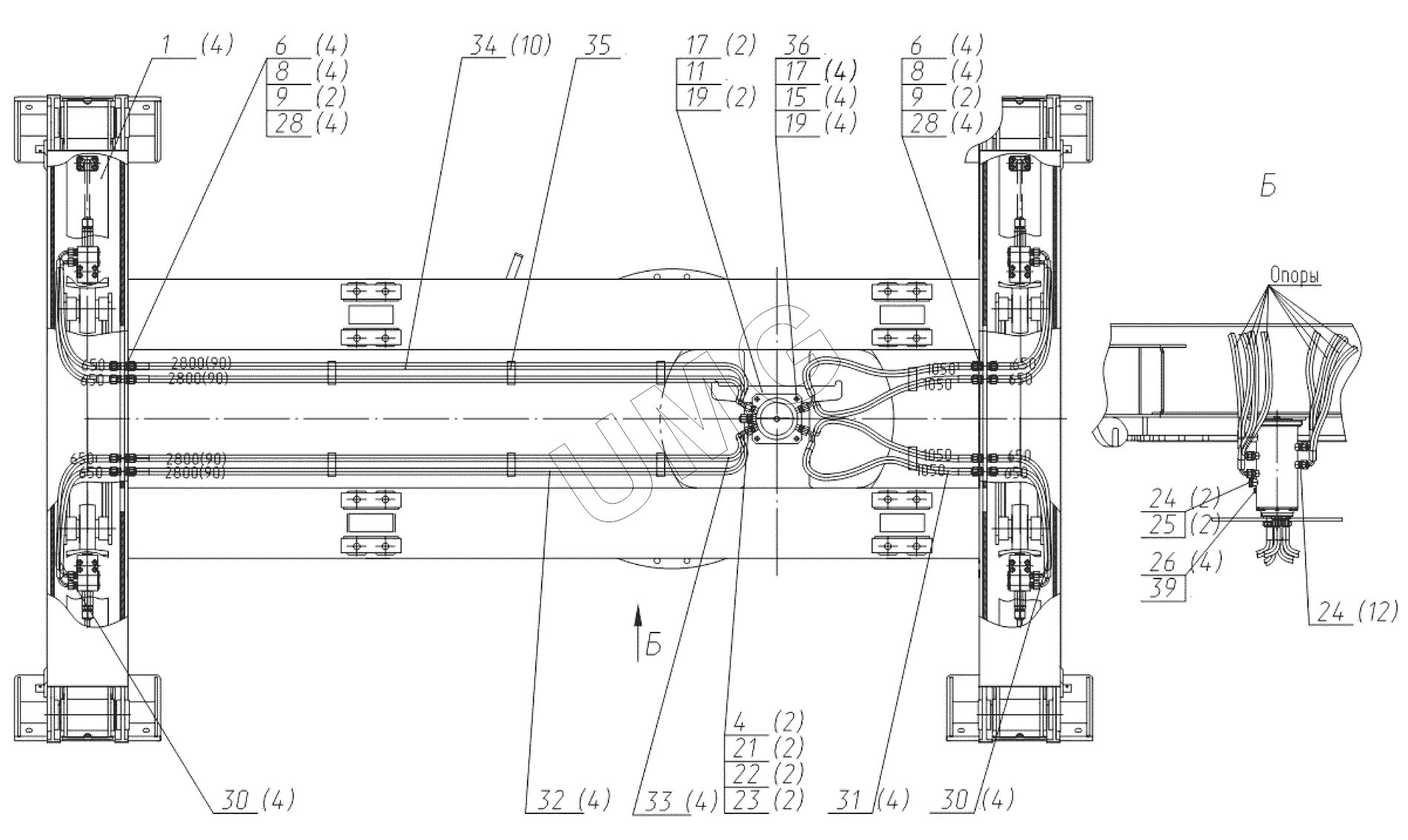

E195A. Гидрооборудование рамы накладной 3523-02-51.00.000
3523-02-51.00.000
3523-02-51.00.000
1
6
6
8
8
9
9
11
15
17
17
19
19
21
24
24
24
26
26
30
30
31
32
33
34
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3523-02-51.00.000 | 3523-02-51.00.000 | Гидрооборудование рамы накладной | |
| 1 | 3523-02-51.00.300 | Гидроцилиндр опоры в сборе | |
| 6 | 130-00-51.00.001-01 | Штуцер | |
| 8 | 3523-00-51.00.017 | Шайба | |
| 9 | 3523-00-51.00.018 | Шайба | |
| 11 | 3523-00-52.00.901-20 | Рычаг | |
| 15 | Болт М16-6gх60.109.40Х.016 | Болт | |
| 17 | Гайка М16-7Н.10.40Х.016 | Гайка | |
| 19 | Шайба 16.65Г.016 | Шайба | |
| 21 | 108709 ct | Адаптер | |
| 24 | 100608.1 ct | Адаптер | |
| 26 | 301102 ct | Адаптер | |
| 30 | РВД | РВД | |
| 31 | РВД | РВД | |
| 32 | РВД | РВД | |
| 33 | Хомут пластиковый 4,5х200 | Хомут пластиковый | |
| 34 | 322/22PPH GD-AS M-W10 | Двойной зажим в сборе | |
| 36 | 195-00-52.00.900 | Коллектор центральный |
