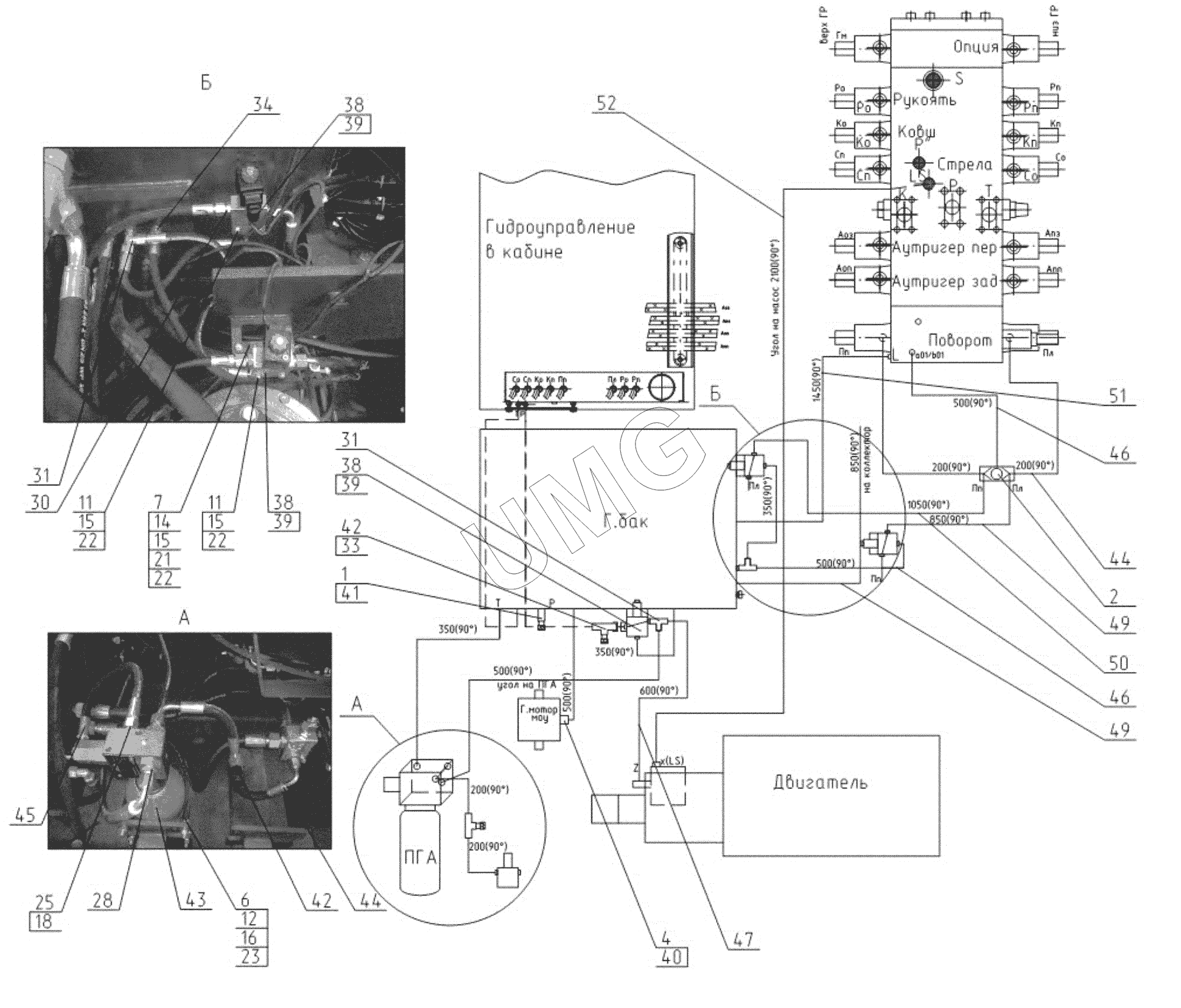

E195A. Гидроуправление на поворотной платформе 3523-00-42.20.000
1
2
4
6
7
11
11
12
14
15
15
15
16
18
21
22
22
22
23
25
28
30
31
31
33
34
38
38
38
39
39
39
40
41
42
42
43
44
44
45
46
46
47
49
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3523-00-42.20.000 | 3523-00-42.20.000 | Гидроуправление на поворотной платформе | |
| 1 | 130-00-41.00.160 | Включатель манометра | |
| 2 | 195-00-42.20.010 | Клапан "ИЛИ" | |
| 4 | 130-00-41.00.003-01 | Штуцер | |
| 6 | 3523-00-42.20.005-10 | Хомут | |
| 7 | 3523-00-42.20.001 | Кронштейн | |
| 11 | Болт М6-6gх50.58.016 | Болт | |
| 12 | Болт М8-6gх25.58.016 | Болт | |
| 13 | Болт М10-6gх35.58.016 | Болт | |
| 14 | Винт М6-6gх25.58.016 | Винт | |
| 15 | Гайка М6-7Н.5.016 | Гайка | |
| 16 | Гайка М8-7Н.5.016 | Гайка | |
| 17 | Гайка М10-7Н.5.016 | Гайка | |
| 18 | Кольцо 011-014-19-2-3 | Кольцо | |
| 20 | Шайба 10.65Г.016 | Шайба | |
| 21 | Шайба С6.01.08кп.016 | Шайба | |
| 22 | Шайба 6.65Г.016 | Шайба | |
| 23 | Шайба 8.65Г.016 | Шайба | |
| 25 | 100406.1 ct | Адаптер | |
| 28 | 100606.1 ct | Адаптер | |
| 30 | 100506.1 ct | Адаптер | |
| 31 | EL 10 LR ED OMD | Адаптер | |
| 33 | 603506 ct | Адаптер | |
| 34 | 101806.1 ct | Адаптер | |
| 35 | 107703 ct | Адаптер | |
| 38 | VED-CS-81-32-06 | Гидрораспределитель | |
| 39 | 0D.02.17-20-3P-0B | Штекер | |
| 40 | 14Е222YO | Уплотнение 14Е222YO | |
| 41 | 14Е921YO | Уплотнение 14Е921YO | |
| 42 | SMK 15 - 10L - PG | Измерительная муфта | |
| 43 | 64000A | Пневмогидроаккумулятор | |
| 44 | РВД | РВД | |
| 45 | РВД | РВД | |
| 46 | РВД | РВД | |
| 47 | РВД | РВД | |
| 49 | РВД | РВД | |
| 50 | РВД | РВД | |
| 51 | РВД | РВД | |
| 52 | РВД | РВД |
