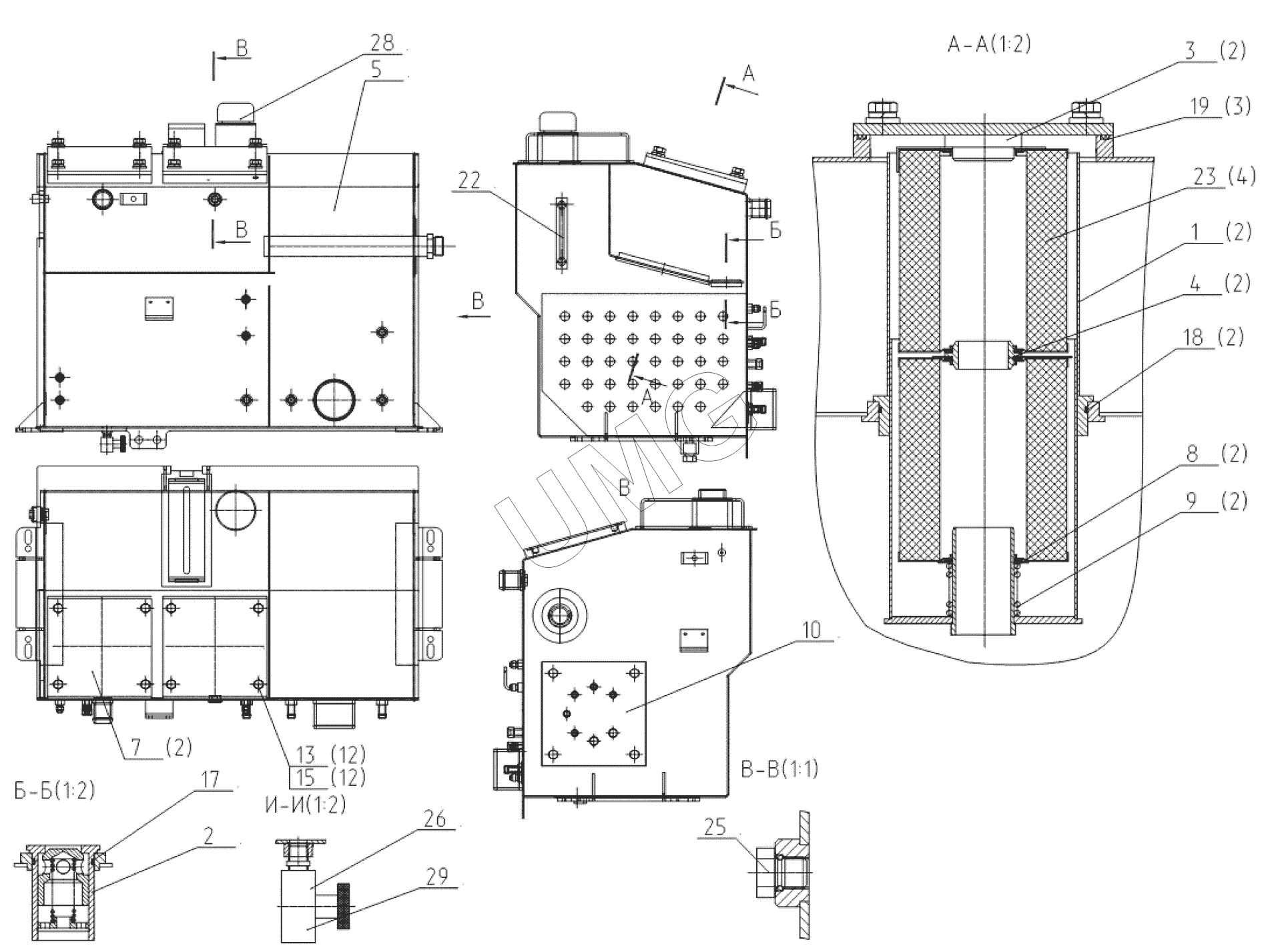

E195A. Бак гидравлический 3523-00-40.10.000
1
2
3
4
5
7
8
9
10
13
15
17
18
19
22
23
25
26
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3523-00-40.10.000 | 3523-00-40.10.000 | Бак гидравлический | |
| 1 | 130-00-40.10.500 | Стакан | |
| 2 | 130-00-40.10.600 | Клапан предоxранительный | |
| 3 | 130-00-40.10.700 | Пробка | |
| 4 | 130-00-40.10.800 | Шайба промежуточная | |
| 5 | 180-22-40.10.100-02 | Бак | |
| 7 | 130-00-40.10.001 | Крышка | |
| 8 | 130-00-40.10.002 | Шайба | |
| 9 | 130-00-40.10.004 | Пружина | |
| 10 | 130-00-40.10.401-01 | Фланец | |
| 13 | Болт М12-6gх25.58.016 | Болт | |
| 15 | Шайба 12.65Г.016 | Шайба | |
| 17 | Кольцо 048-054-36-2-3 | Кольцо | |
| 18 | Кольцо 180-185-36-2-3 | Кольцо | |
| 19 | Кольцо 210-220-58-2-3 | Кольцо | |
| 22 | LS127 1W / M12 | Указатель уровня | |
| 23 | ГС - 661 | Элемент фильтрующий жидкости г-систем | |
| 25 | 107703 | Адаптер 107703 | |
| 26 | 300205 | Адаптер 300205 | |
| 28 | TM178GS100Р3 | Горловина заливная | |
| 29 | 502403 | Кран 502403 |
