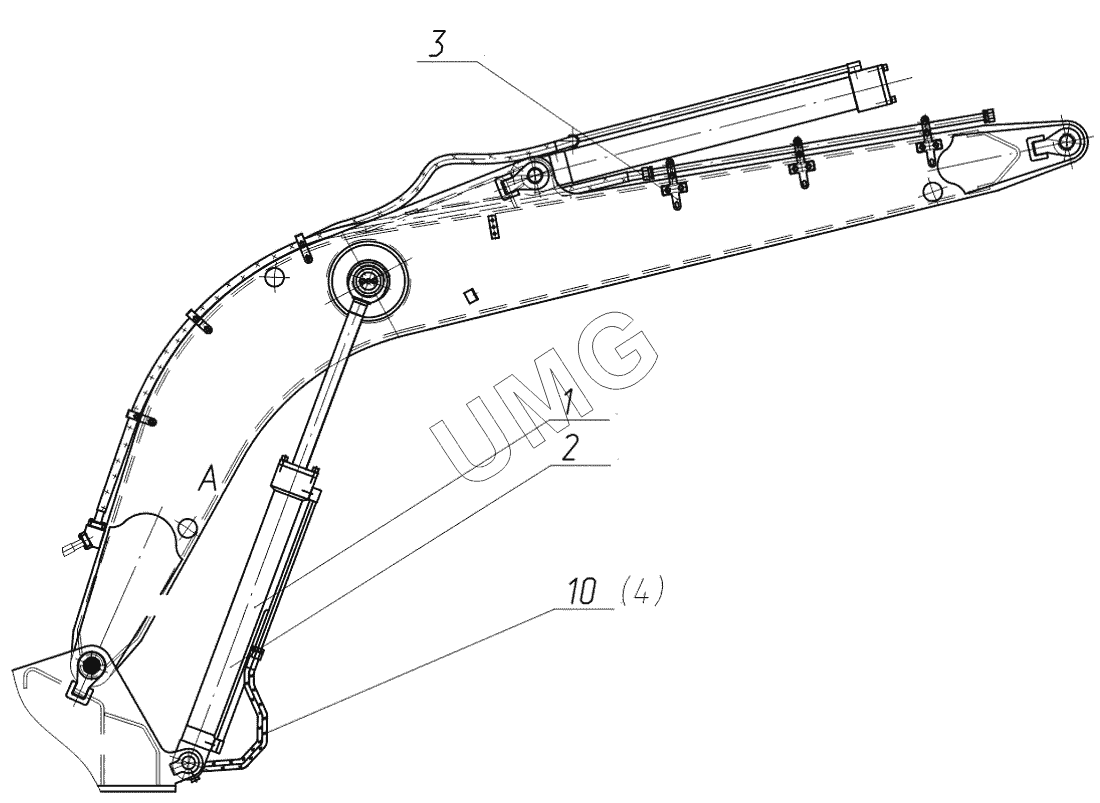

E195A. Гидрооборудование стрелы 3523-00-81.00.000
1
2
3
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3523-00-81.00.000 | 3523-00-81.00.000 | Гидрооборудование стрелы | |
| 1 | 3523-00-81.10.000 | Гидроцилиндр стрелы левый в сборе | |
| 2 | 3523-00-81.20.000 | Гидроцилиндр стрелы правый в сборе | |
| 3 | 3523-00-81.30.000 | Трубопроводы стрелы в сборе с гидроцилиндром | |
| 10 | РВД | РВД |
