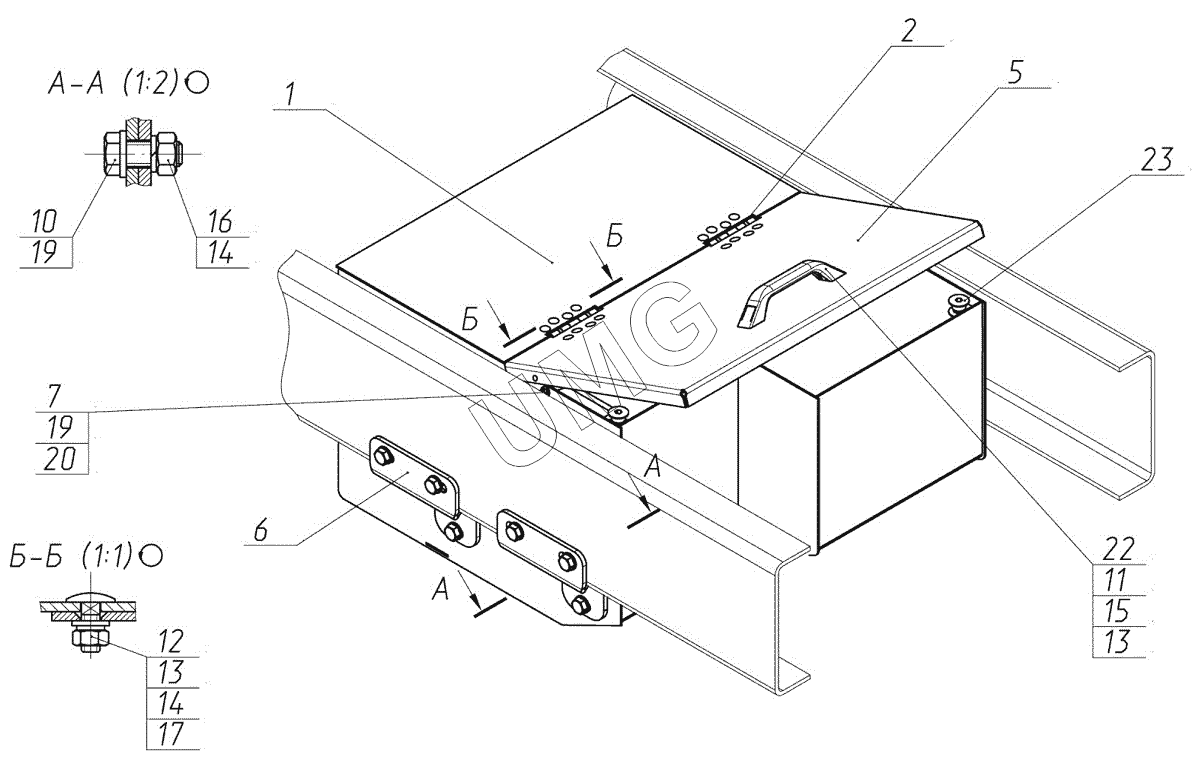

E195A. Ящик инструментальный 195-02-50.00.560
195-02-50.00.560
1
2
5
6
7
10
11
12
13
13
14
14
15
16
17
19
19
20
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 195-02-50.00.560 | 195-02-50.00.560 | Ящик инструментальный | |
| 1 | 195-02-50.00.550 | Ящик | |
| 2 | 130-00-22.00.040-05 | Петля | |
| 5 | 195-02-50.00.554-10 | Дверца | |
| 6 | 195-02-50.00.097 | Кронштейн | |
| 7 | 230-01-22.07.001 | Скоба | |
| 10 | Болт М16-6gх40.58.016 | Болт | |
| 11 | Болт М6-6gх25.58.016 | Болт | |
| 12 | Болт М6х16.58.016 | Болт | |
| 13 | Гайка М6-7Н.5.016 | Гайка | |
| 14 | Гайка М16-7Н.5.016 | Гайка | |
| 15 | Шайба 6.65Г.016 | Шайба | |
| 16 | Шайба 16.65Г.016 | Шайба | |
| 17 | Шайба С6.01.08кп.016 | Шайба | |
| 18 | Шайба С16.01.08кп.016 | Шайба | |
| 19 | Шайба С8.01.08кп.016 | Шайба | |
| 20 | Шплинт 2х14.016 | Шплинт | |
| 22 | 3302-8202200 | Поручень | |
| 23 | 2110-8402214 | Буфер капота регулировочный |
