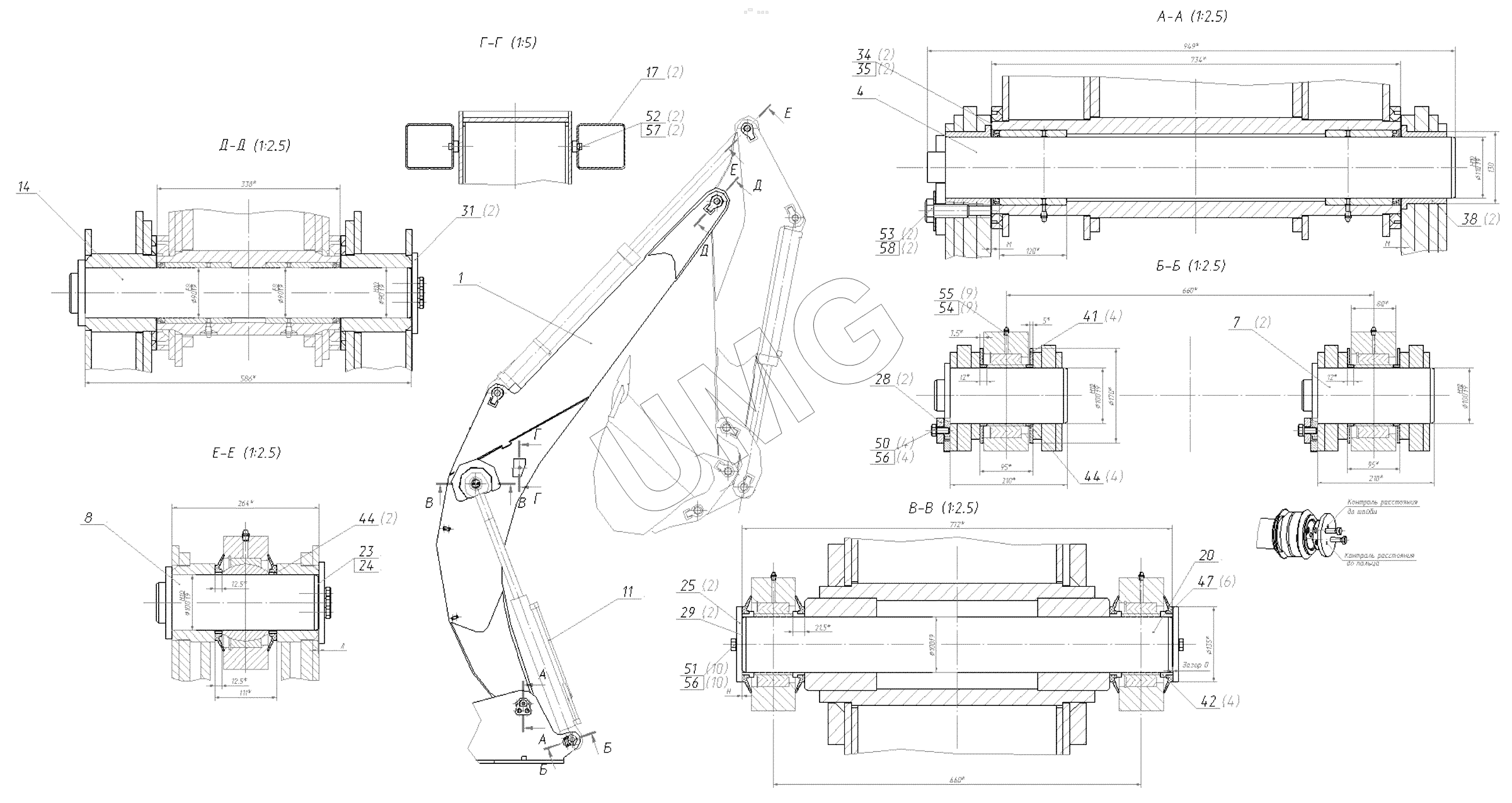

E400C. Рабочее оборудование 400-00-80.00.000 (Экскаватор Е400С)
400-00-80.00.000
Гайка М16-7Н.5.016
Гайка М16-7Н.5.016
1
4
7
8
11
14
17
20
23
24
25
28
29
31
34
35
38
41
42
44
44
47
50
51
52
52
54
55
56
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00-80.00.000 | 400-00-80.00.000 | Рабочее оборудование | |
| Гайка М16-7Н.5.016 | Гайка М16-7Н.5.016 | Гайка | |
| 1 | 400-00-80.10.000 | Стрела в сборе | |
| 4 | 285-00-80.00.020 | Палец в сборе | |
| 7 | 400-00-80.50.010 | Палец в сборе | |
| 8 | 400-00-80.50.020 | Палец в сборе | |
| 11 | 400-00-81.00.000 | Гидрооборудование гидроцилиндров стрелы | |
| 14 | 270-07-80.50.040 | Палец в сборе | |
| 17 | 145-00-80.00.100 | Кронштейн фары | |
| 20 | 400-00-80.00.001 | Палец | |
| 23 | 130-07-80.00.004 | Шайба регулировочная | |
| 24 | 130-07-80.00.005 | Шайба регулировочная | |
| 25 | 400-00-80.00.009 | Шайба упорная | |
| 28 | 160-00-80.00.019 | Пластина прижимная | |
| 29 | 400-05-80.00.004 | Шайба регулировочная | |
| 31 | 270-00-80.00.011 | Шайба упорная | |
| 34 | 285-00-80.00.006 | Шайба регулировочная | |
| 35 | 285-00-80.00.006-10 | Шайба регулировочная | |
| 38 | 400-00-20.00.001 | Втулка | |
| 41 | 400-00-80.00.011 | Уплотнение | |
| 42 | 400-00-80.00.015 | Кольцо | |
| 44 | 400-00-80.00.017 | Кольцо | |
| 47 | 195-00-80.00.017 | Уплотнение подшипника шарнирного | |
| 50 | Болт М12-6gх25.88.35Х.016 | Болт | |
| 51 | Болт М12-6gх30.88.35Х.016 | Болт | |
| 52 | Болт М16-6gх25.58.016 | Болт | |
| 53 | Болт М24-6gх60.109.40Х.016 | Болт | |
| 54 | Колпачок с язычком-фиксатором для пресс-масленок | Колпачок с язычком-фиксатором для пресс-масленок | |
| 55 | Масленка 1.3 Ц6Хр | Масленка | |
| 56 | HLS-12S | Шайба клиновая | |
| 57 | HLS-16S | Шайба клиновая | |
| 58 | HLS-24S | Шайба клиновая |
