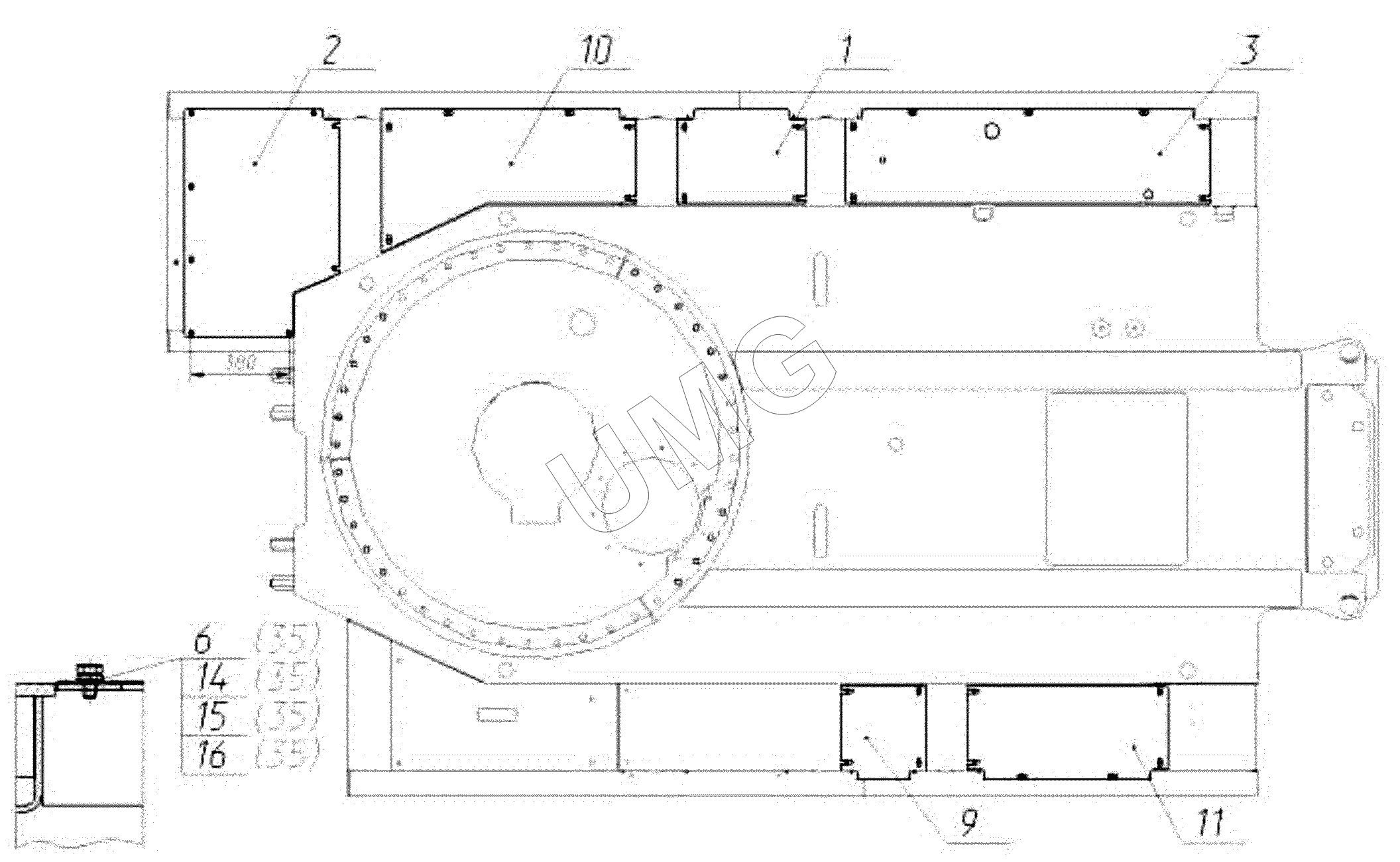

E400C. Установка поддонов 330-03-00.02.000 RM
330-03-00.02.000 RM
1
2
3
9
10
11
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 330-03-00.02.000 RM | 330-03-00.02.000 RM | Установка поддонов | |
| 1 | 330-00-20.00.001 | Поддон | |
| 2 | 330-03-20.00.002 | Поддон | |
| 3 | 330-00-20.00.004 | Поддон | |
| 9 | 270-00-20.00.001 | Поддон | |
| 10 | 270-00-20.00.003 | Поддон | |
| 11 | 270-00-20.00.005 | Поддон | |
| 14 | Болт М10-6gх20.58.016 | Болт | |
| 15 | Шайба 10.65Г.016 | Шайба | |
| 16 | Шайба С10.01.08кп.016 | Шайба |
