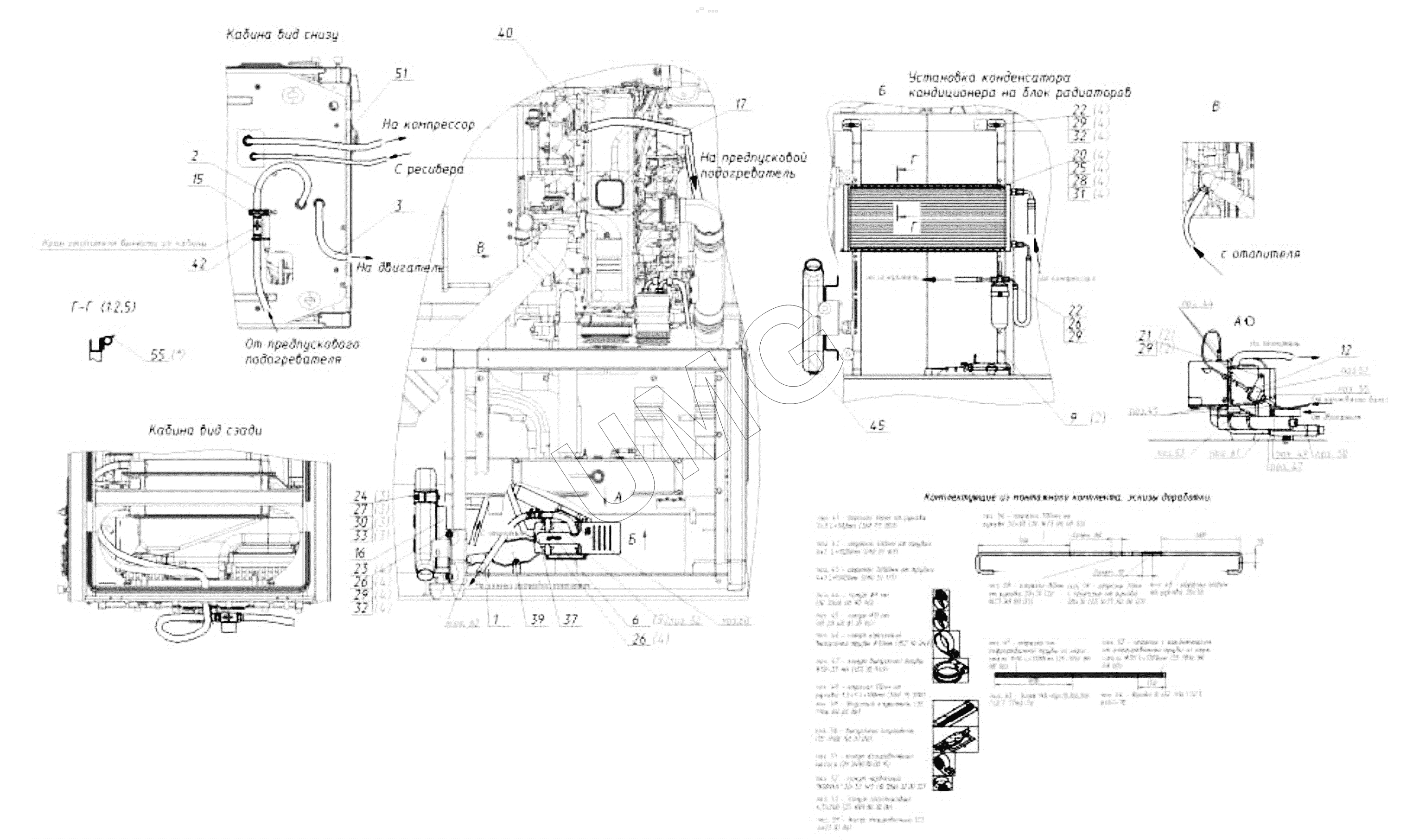

E400C. Подключение отопителя и кондиционера к кабине RM (24V) 330-00-25.00.500-33-RM
330-00-25.00.500-33-RM
330-00-25.00.500-33-RM
330-00-25.00.500-33-RM
Фитинг
1
2
3
6
9
12
15
16
17
20
21
22
22
23
24
25
26
26
26
27
28
29
29
29
29
30
31
32
32
33
37
39
42
45
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 330-00-25.00.500-33-RM | 330-00-25.00.500-33-RM | Подключение отопителя и кондиционера к кабине | |
| Фитинг | Фитинг | Фитинг | |
| 1 | 130-00-25.00.706 | Рукав | |
| 2 | 130-00-25.00.706-10 | Рукав | |
| 3 | 130-00-25.00.706-40 | Рукав | |
| 6 | 160-20-10.00.006 | Адаптер | |
| 9 | 230-00-25.00.701-03 | Кронштейн конденсатора | |
| 12 | 30-00-70.02.005-01 | Кронштейн насоса дозировочного | |
| 15 | 330-00-25.00.012 | Кронштейн | |
| 16 | 330-00-25.00.511 | Кронштейн бачка топливного | |
| 17 | 330-00-25.00.516 | Рукав | |
| 20 | Болт М6-6gх20.58.016 | Болт | |
| 21 | Болт М8-6gх14.88.35Х.016 | Болт | |
| 22 | Болт М8-6gх16.58.016 | Болт | |
| 23 | Болт М8-6gх20.58.016 | Болт | |
| 24 | Болт М10-6gх90.88.35Х.016 | Болт | |
| 25 | Гайка М6-7Н.5.016 | Гайка | |
| 26 | Гайка М8-7Н.5.016 | Гайка | |
| 27 | Гайка М10-7Н.5.016 | Гайка | |
| 28 | Шайба 6.65Г.016 | Шайба | |
| 29 | Шайба 8.65Г.016 | Шайба | |
| 30 | Шайба 10.65Г.016 | Шайба | |
| 31 | Шайба С6.01.08кп.016 | Шайба | |
| 32 | Шайба С8.01.08кп.016 | Шайба | |
| 33 | Шайба С10.01.08кп.016 | Шайба | |
| 36 | Лента армированная самоклеющаяся | Лента армированная самоклеющаяся | |
| 37 | Предпусковой подогреватель | Предпусковой подогреватель | |
| 38 | Трубка | Трубка | |
| 39 | 25 2435 81 00 00 | Универсальный монтажный комплект | |
| 41 | Хомут пластиковый 4,5х200 | Хомут пластиковый | |
| 42 | Хомут пластиковый | Хомут пластиковый | |
| 45 | 22 1000 20 28 00 | Бачок топливный | |
| 48 | 22 1000 34 15 00 | Пульт управления предпусковым подогревателем | |
| 54 | Защита РВД пластиковая | Защита РВД пластиковая | |
| 55 | 45 0-6107805 | Уплотнитель резиновый армированный металлом |
