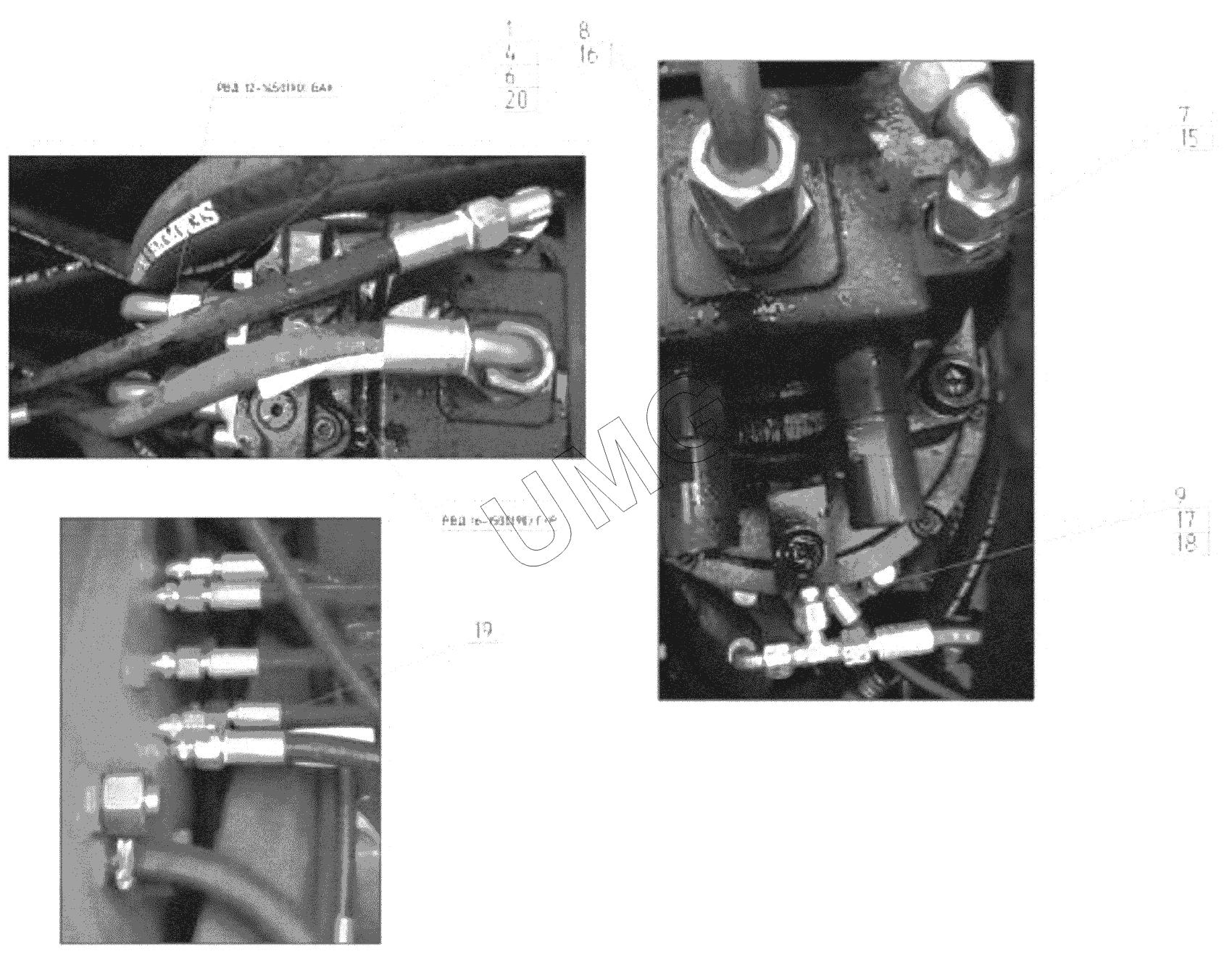

E400C. Гидрооборудование механизма поворота PMP 330-00-41.40.000-20
330-00-41.40.000-20
1
4
6
7
8
9
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 330-00-41.40.000-20 | 330-00-41.40.000-20 | Гидрооборудование механизма поворота | |
| 1 | 330-00-41.00.011 | Фланец | |
| 4 | Винт М10-6gх30.88.35Х.016 | Винт | |
| 6 | Кольцо 025-031-36-2-3 | Кольцо | |
| 7 | Кольцо 018-022-25-2-3 | Кольцо | |
| 8 | Кольцо 030-036-36-2-3 | Кольцо | |
| 9 | Кольцо 009-012-19-2-3 | Кольцо | |
| 15 | 100308.1 ct | Адаптер | |
| 16 | 100350.1 ct | Адаптер | |
| 17 | 100306.1 ct | Адаптер | |
| 18 | 605006.1 ct | Адаптер | |
| 19 | 101833.1 ct | Адаптер | |
| 20 | DB-302 | Полуфланец | |
| 22 | РВД | РВД |
