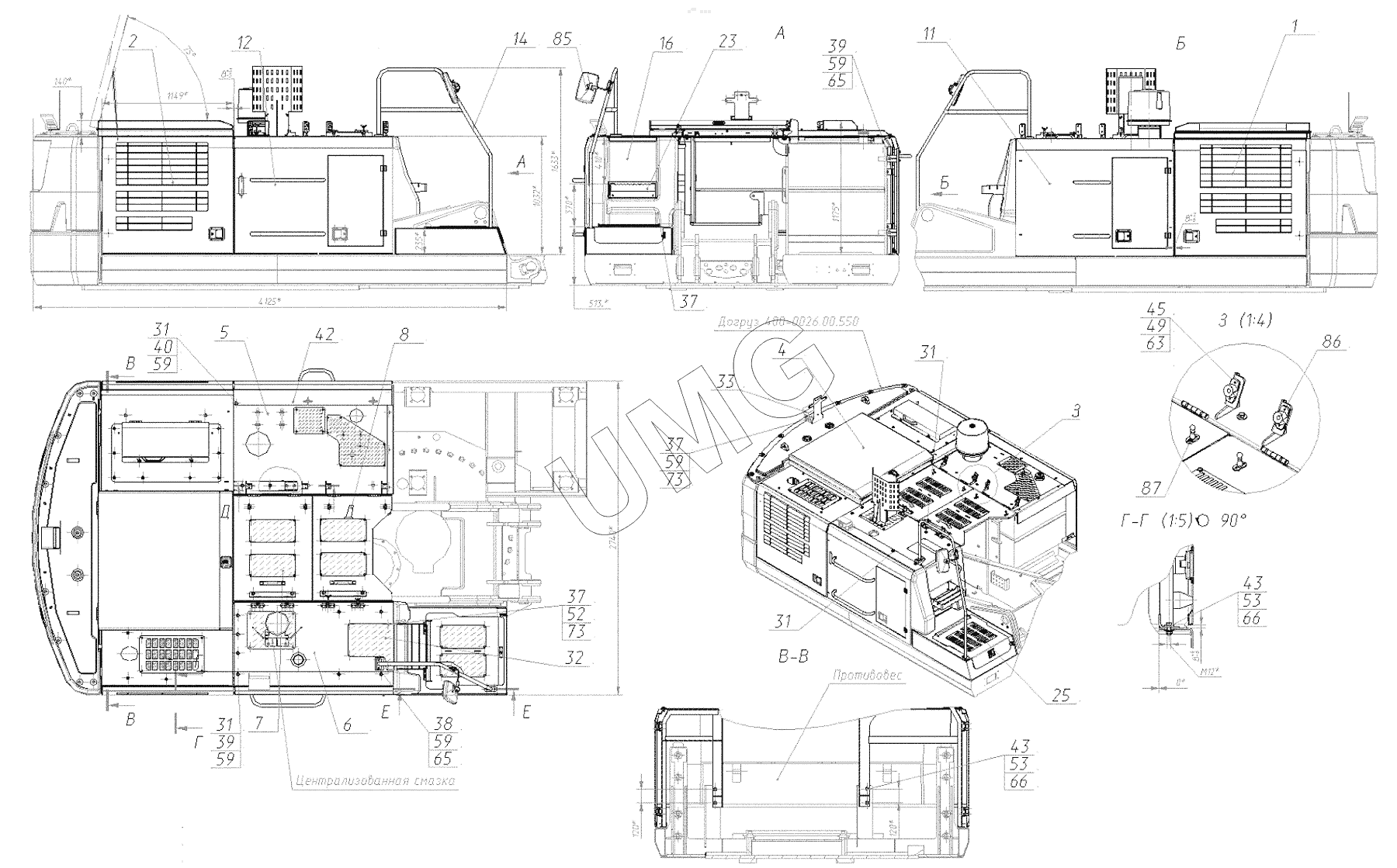

E400C. Установка капотной системы 400-00-22.00.000 (Экскаватор Е400С)
330-01-22.00.009
1
2
3
4
5
6
7
8
11
12
14
16
23
25
31
31
31
32
37
37
37
38
39
39
40
43
43
45
49
53
53
59
59
59
59
59
63
65
65
66
66
73
73
86
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 330-01-22.00.009 | 330-01-22.00.009 | Кронштейн номерного знака | |
| 400-00-22.00.000 | 400-00-22.00.000 | Установка капотной системы | |
| 1 | 400-00-22.10.000 | Блок левый в сборе | |
| 2 | 330-01-22.20.000 | Блок правый в сборе | |
| 3 | 330-01-22.30.000 | Блок правый в сборе | |
| 4 | 330-01-22.40.000 | Крыша в сборе | |
| 5 | 400-00-22.50.000 | Настил левый в сборе | |
| 6 | 330-01-22.60.000 | Настил правый в сборе | |
| 7 | 330-01-22.70.000 | Настил центральный в сборе | |
| 8 | 330-01-22.80.000 | Настил центральный в сборе | |
| 11 | 400-00-22.01.000 | Панель левая в сборе | |
| 12 | 330-01-22.03.000 | Панель правая в сборе | |
| 14 | 330-01-22.04.000 | Поручень | |
| 16 | 330-02-22.00.100 | Панель передняя | |
| 19 | 330-01-22.09.000 | Опора | |
| 22 | 330-01-22.00.100 | Установка вибро и шумоизоляции | |
| 23 | 270-00-22.06.000 | Ступенька | |
| 24 | 325-00-22.06.010 | Кронштейн | |
| 25 | 270-02-22.90.000 | Ящик в сборе | |
| 27 | 285-05-80.00.100 | Кронштейн смазки | |
| 28 | 270-01-22.95.000 | Поддон ящика в сборе | |
| 29 | 330-01-22.00.001 | Планка | |
| 30 | 230-01-22.07.001-01 | Скоба | |
| 31 | 145-00-28.03.004 | Шайба | |
| 32 | 330-01-22.00.005 | Накладка передняя | |
| 34 | 270-00-22.00.001 | Шайба регулировочная | |
| 35 | 130-00-22.05.306-02 | Ось | |
| 36 | Болт М8-6gх20.109.40Х.016 | Болт | |
| 37 | Болт М10-6gх20.58.016 | Болт | |
| 38 | Болт М10-6gх20.88.35Х.016 | Болт | |
| 39 | Болт М10-6gх25.88.35Х.016 | Болт | |
| 40 | Болт М10-6gх30.88.35Х.016 | Болт | |
| 41 | Болт М10-6gх35.88.35Х.016 | Болт | |
| 43 | Болт М12-6gх35.88.35Х.016 | Болт | |
| 45 | Винт 17474-80 В2М5-6gx20.58.016 | Винт | |
| 49 | Гайка М5-7Н.5.016 | Гайка | |
| 53 | Гайка М12-7Н.5.01618 | Гайка | |
| 55 | Гайка М10-7Н.5.016 9 | Гайка | |
| 55 | Гайка М10-7Н.5.016 | Гайка | |
| 58 | Шайба 8.65Г.016 | Шайба | |
| 59 | Шайба 10.65Г.016 | Шайба | |
| 63 | Шайба С5.01.08кп.016 | Шайба | |
| 64 | Шайба С8.01.08кп.016 | Шайба | |
| 65 | Шайба С10.01.08кп.016 | Шайба | |
| 66 | Шайба С12.01.08кп.016 | Шайба | |
| 72 | Шайба С8.01.08кп.016 | Шайба | |
| 73 | Шайба С10.01.08кп.016 | Шайба | |
| 74 | Шайба С12.01.08кп.016 | Шайба | |
| 78 | Болт откидной С.3М10-6g.80.58.016 | Болт откидной | |
| 80 | Шплинт 2х14.016 | Шплинт | |
| 86 | 700070 | Резиновый фиксатор | |
| 87 | 700060 | Штифт | |
| 89 | Отбойник рычага нижнего | Отбойник рычага нижнего |
