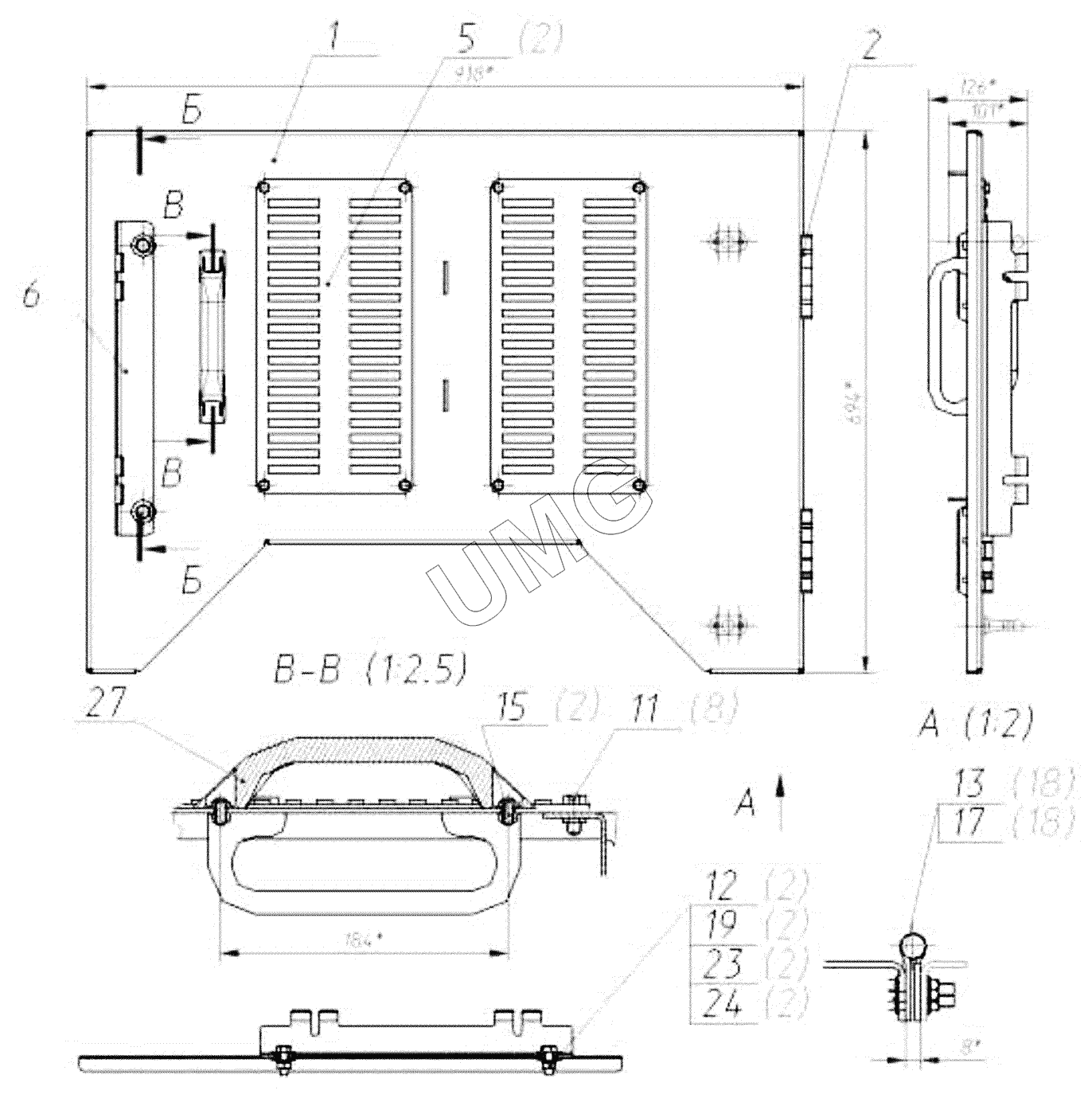

E400C. Настил центральный в сборе 330-01-22.80.000 (Экскаватор Е330С)
330-01-22.80.000
130-00-22.00.040-05
Шайба С6.01.08кп.016
1
5
6
11
12
13
15
17
19
23
24
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 330-01-22.80.000 | 330-01-22.80.000 | Настил центральный в сборе | |
| 130-00-22.00.040-05 | 130-00-22.00.040-05 | Петля | |
| Шайба С6.01.08кп.016 | Шайба С6.01.08кп.016 | Шайба | |
| 1 | 330-01-22.81.000 | Настил центральный | |
| 5 | 270-01-22.70.001 | Накладка | |
| 6 | 270-01-22.70.002 | Уголок | |
| 11 | Болт М8-6gх20.109.40Х.016 | Болт | |
| 12 | Болт М10-6gх20.88.35Х.016 | Болт | |
| 13 | Винт В2М6-6gх20.88.016 | Винт | |
| 15 | Винт В2.М6-6gx14.58.016 | Винт | |
| 17 | Гайка М6-7Н.5.016 | Гайка | |
| 19 | Гайка М10-7Н.5.016 | Гайка | |
| 23 | Шайба С10.01.08кп.016 | Шайба | |
| 24 | Шайба С10.01.08кп.016 | Шайба | |
| 27 | 3302-8202200 | Поручень |
