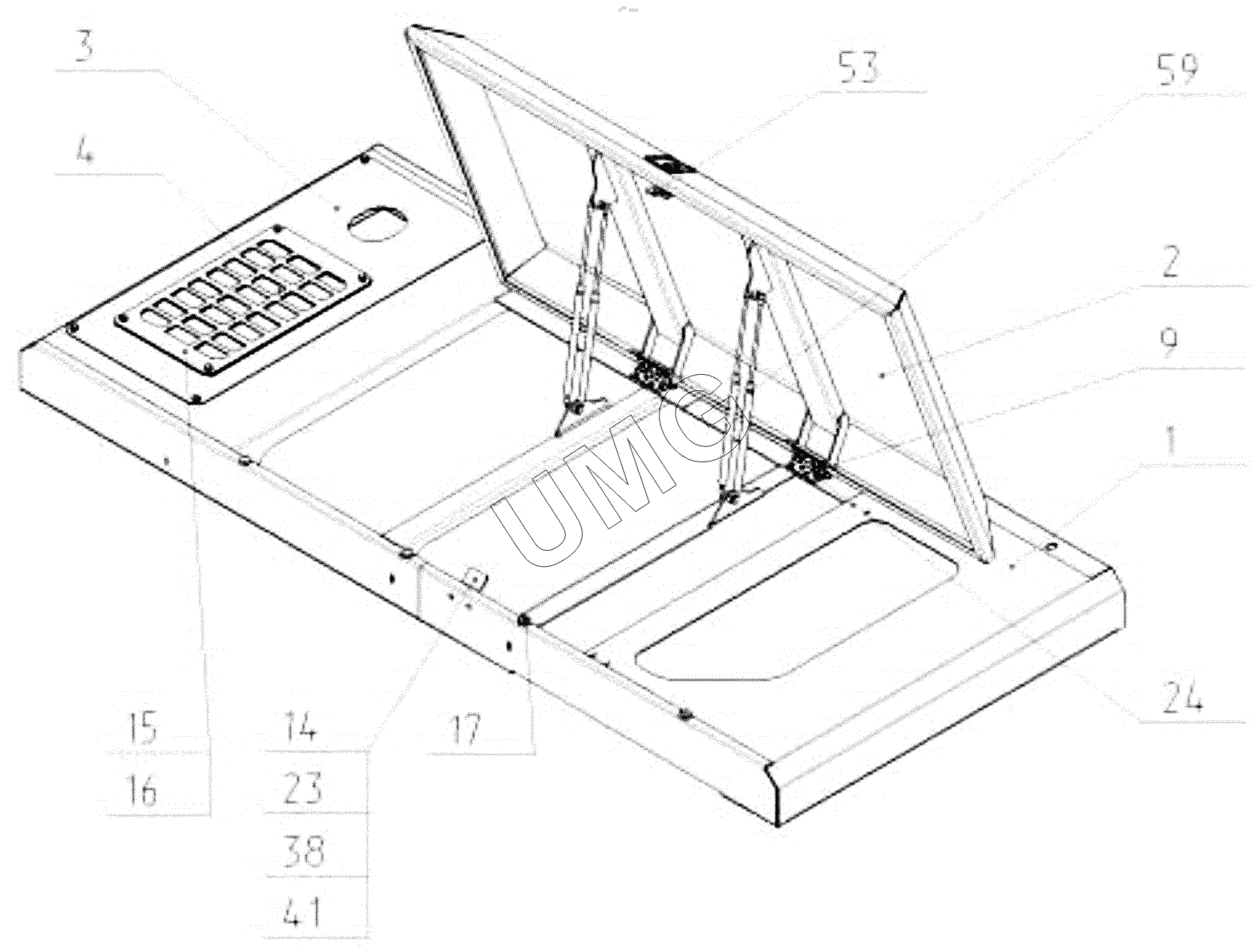

E400C. Крыша в сборе 325-00-22.40.000 (Экскаватор Е330С)
Гайка М6-7Н.5.016
325-00-22.40.002
Винт В2М6-6gх20.88.016
330-01-22.00.001
1
2
3
4
14
15
16
17
23
23
24
38
41
53
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Гайка М6-7Н.5.016 | Гайка М6-7Н.5.016 | Гайка | |
| 325-00-22.40.002 | 325-00-22.40.002 | Пластина | |
| Винт В2М6-6gх20.88.016 | Винт В2М6-6gх20.88.016 | Винт | |
| 330-01-22.00.001 | 330-01-22.00.001 | Планка | |
| 325-00-22.40.000 | 325-00-22.40.000 | Крыша в сборе | |
| 1 | 325-00-22.40.100 | Основание | |
| 2 | 325-00-22.40.200 | Крыша | |
| 3 | 325-00-22.40.300 | Настил | |
| 4 | 330-01-22.20.200 | Фильтр верхний | |
| 14 | 325-00-22.40.001 | Планка запорная | |
| 15 | 325-00-22.40.003 | Накладка | |
| 16 | 330-01-22.20.001 | Накладка | |
| 17 | 330-01-22.10.002 | Доработка буфера | |
| 23 | Болт М6х20.58.016 | Болт | |
| 23 | Гайка М6-7Н.5.016 | Гайка | |
| 24 | 130-00-22.00.040-05 | Петля | |
| 38 | Шайба 6.65Г.016 | Шайба | |
| 41 | Шайба С6.01.08кп.016 | Шайба | |
| 53 | N2-2-301- 01-5 | Замок | |
| 59 | 08-18-250L | Упор газовый | |
| 59 | 450N-600 | Упор газовый |
