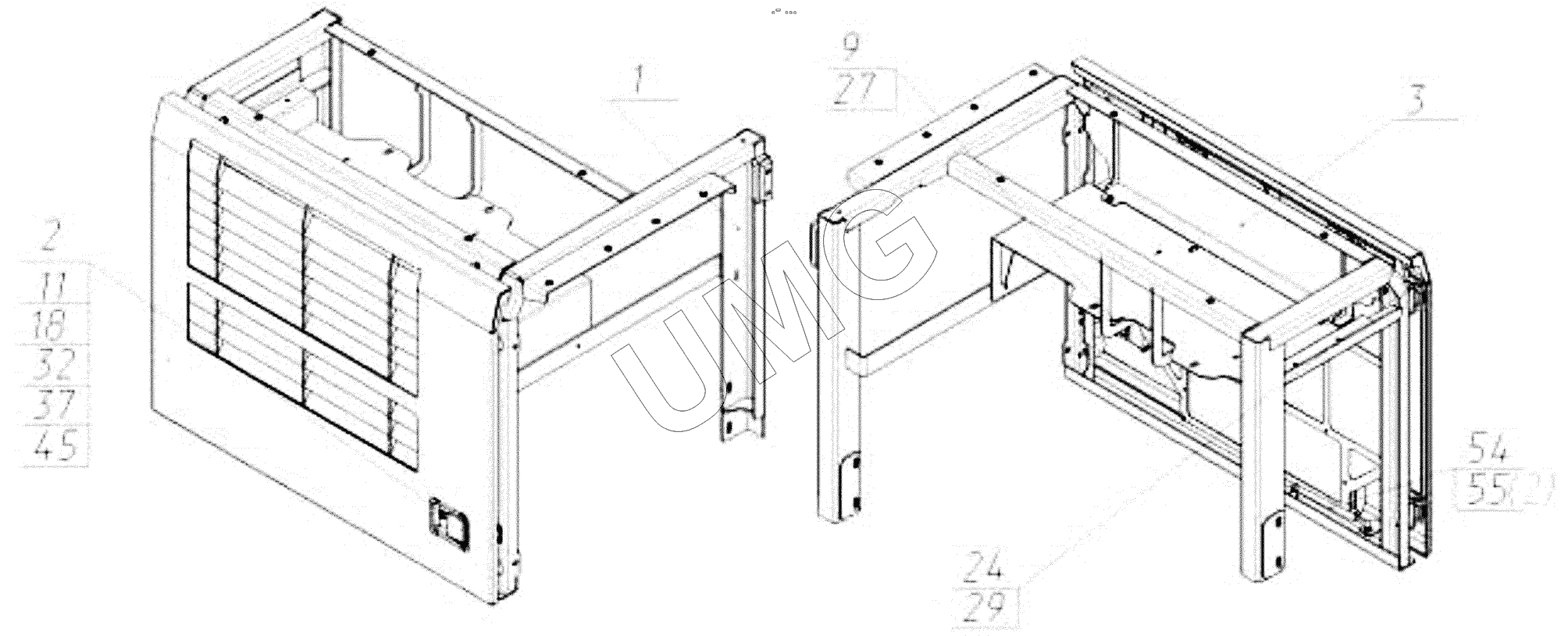

E400C. Блок правый в сборе 325-00-22.20.000 (Экскаватор Е330С)
1
2
3
9
11
18
18
24
27
29
32
37
45
54
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 325-00-22.20.000 | 325-00-22.20.000 | Блок правый в сборе | |
| 1 | 325-00-22.21.000 | Блок правый | |
| 2 | 325-00-22.22.000 | Дверь правая | |
| 3 | 325-00-22.23.000 | Кожух | |
| 9 | 325-00-22.10.100 | Фильтр дверцы | |
| 11 | 270-01-22.20.400 | Замок дверцы | |
| 18 | 270-00-22.10.002 | Планка запорная | |
| 18 | Отбойник рычага нижнего | Отбойник рычага нижнего | |
| 24 | Болт М8-6gх20.109.40Х.016 | Болт | |
| 27 | Гайка М6-7Н.5.016 | Гайка | |
| 29 | Гайка М8-7Н.5.016 | Гайка | |
| 32 | Болт М6х16.58.016 | Болт | |
| 37 | Гайка М6-7Н.5.016 | Гайка | |
| 45 | Шайба С6.01.08кп.016 | Шайба | |
| 54 | 101350 | Упор газовый с демфирующим действием | |
| 55 | 10148408 | Шаровый наконечник газового упора | |
| 55 | 44876MD | Шаровый наконечник газового упора |
