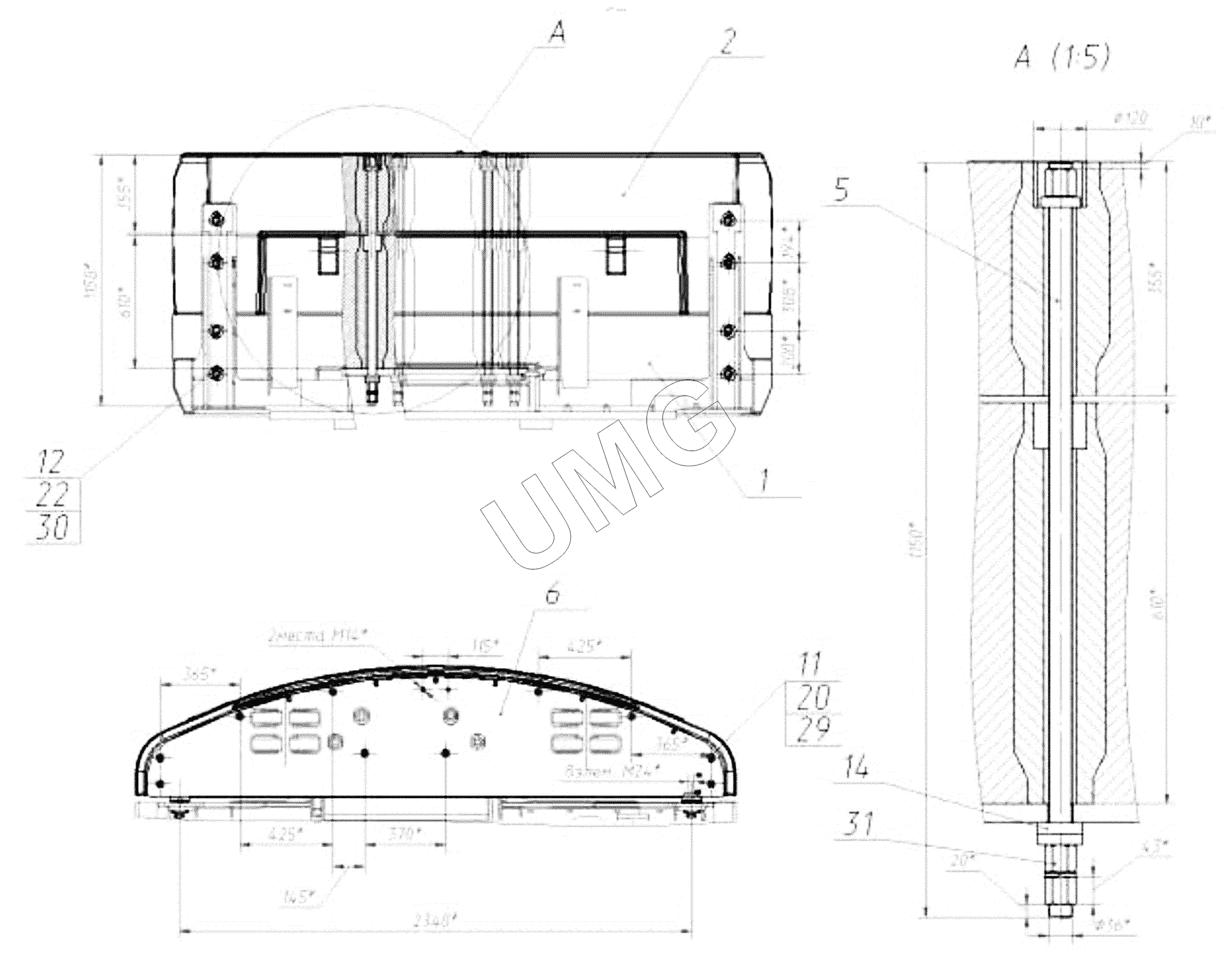

E400C. Установка литых противовесов 325-00-26.20.000 (Экскаватор Е330С)
1
2
5
6
11
12
14
20
22
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 325-00-26.20.000 | 325-00-26.20.000 | Установка литых противовесов | |
| 1 | 400-00-26.00.510 | Противовес | |
| 2 | 325-00-26.00.520 | Противовес | |
| 5 | 325-00-26.10.100 | Болт | |
| 6 | 325-00-26.20.100 | Лист | |
| 11 | 130-00-20.00.004 | Шайба | |
| 12 | 130-01-20.00.004 | Шайба | |
| 14 | 400-00-26.20.004 | Шайба | |
| 20 | Болт М12-6gх25.58.016 | Болт | |
| 22 | Болт М24-6gх80.109.40Х.016 | Болт | |
| 27 | Гайка М36-7Н.10.40Х.016 | Гайка | |
| 29 | Шайба 12.65Г.016 | Шайба | |
| 30 | Шайба 24.65Г.016 | Шайба | |
| 31 | Шайба 36.65Г.016 | Шайба | |
| 33 | Шайба С12.01.08кп.016 | Шайба |
