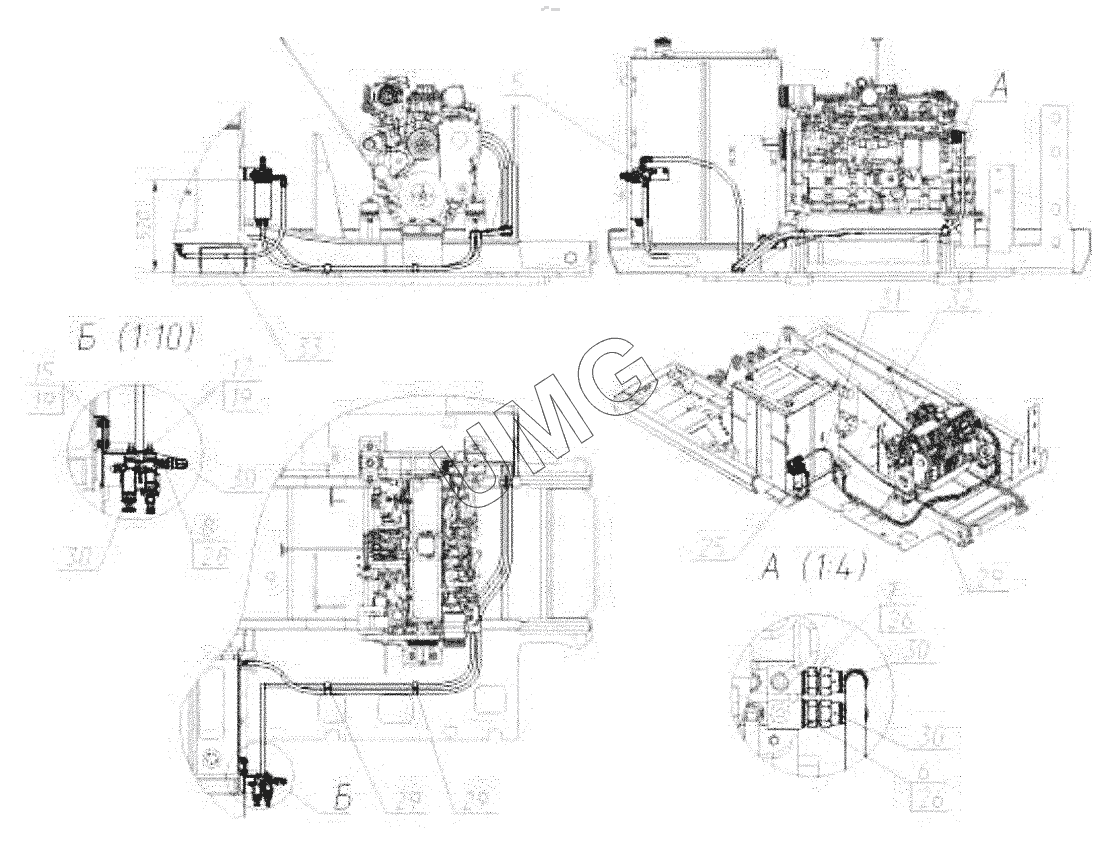

E400C. Установка топливопроводов 330-00-28.05.000
P016845
P016845
Установка топливопроводов
Установка топливопроводов
Установка топливопроводов
5
6
7
8
15
17
19
19
26
26
28
29
29
29
30
30
30
30
31
31
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| P016845 | P016845 | Кронштейн воздушного фильтра | |
| Установка топливопроводов | Установка топливопроводов | Установка топливопроводов | |
| 5 | 330-00-28.05.001 | Кронштейн | |
| 6 | 330-00-28.05.002 | Переходник | |
| 7 | 330-00-28.05.003 | Переходник | |
| 8 | 130-00-51.00.012-01 | Штуцер | |
| 15 | Болт М12-6gх25.109.40Х.016 | Болт | |
| 17 | Болт М12-6gх45.109.40Х.016 | Болт | |
| 19 | Гайка М12-7Н.5.016 | Гайка | |
| 25 | B150058 | Воздушный фильтр в сборе | |
| 26 | Кольцо уплотнительное резино-металлическое 7-8" | Кольцо уплотнительное резино-металлическое | |
| 27 | 14E927YO (3-4") | Уплотнение | |
| 28 | 14E227YO (М14) | Уплотнение | |
| 29 | 322-22PPH GD-AS M- W3 | Двойной зажим в сборе | |
| 30 | 604208.1 ct | Адаптер | |
| 31 | РВД 2SN-12-275-3600-DKO-L(Г) 22х1,5-15-- DKO-L(Г) 22х1,5-15- | РВД | |
| 32 | РВД 2SN-12-275-4400-DKO-L(Г) 22x1,5-15-- DKO-L(Г) 22x1,5-15- | РВД | |
| 33 | РВД 2SN-K-12-325-950-DIN 1SN-2SN 12-DKO- L (Г) 22х1,5-15-90°-DKO-L(Г) 22х1,5-15- | РВД |
