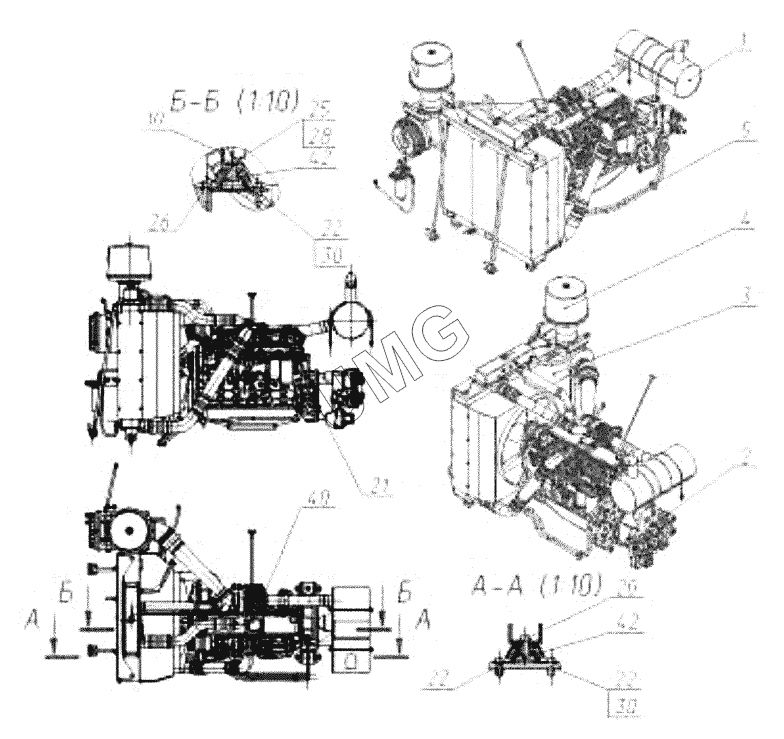

E400C. Установка силовая 325-00-28.00.000 (Экскаватор Е330С)
HLS-20S
8.9 SO81007
8.9 SO81007
8.9 SO81007
8.9 SO81007
8.9 SO81007
8.9 SO81007
8.9 SO81007
8.9 SO81007
240-00-28.06.000
1
2
3
4
5
10
20
21
22
22
22
22
22
22
22
22
28
30
30
40
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| HLS-20S | HLS-20S | Шайба клиновая | |
| 8.9 SO81007 | 8.9 SO81007 | Монтажный комплект к дизельному двигателю | |
| 8.9 SO81007 | 8.9 SO81007 | Монтажный комплект к дизельному двигателю | |
| Установка силовая | Установка силовая | Установка силовая | |
| 240-00-28.06.000 | 240-00-28.06.000 | Установка уплотнений блока радиаторов | |
| 1 | 330-00-28.01.000 | Установка глушителя | |
| 2 | 330-00-28.02.000 | Установка насоса | |
| 3 | 330-00-28.03.000 | Установка блока радиаторов | |
| 4 | 325-00-28.04.000 | Установка воздухоочистителя | |
| 5 | 330-00-28.05.000 | Установка топливопроводов | |
| 10 | 330-00-28.00.010 | Опора двигателя задняя | |
| 20 | Болт М20-6gх60.88.35X.016 | Болт | |
| 21 | Болт М12-6gх35.88.35Х.016 | Болт | |
| 22 | Болт М16-6gх70.88.35Х.016 | Болт | |
| 22 | Болт М16-6gх50.88.35X.016 | Болт | |
| 28 | Шайба С20.01.08кп.016 | Шайба | |
| 30 | Гайка М16-7Н.5.016 | Гайка | |
| 40 | 8.9- C360 | Дизельный двигатель | |
| 42 | 93314 (75Sh) | Амортизатор |
