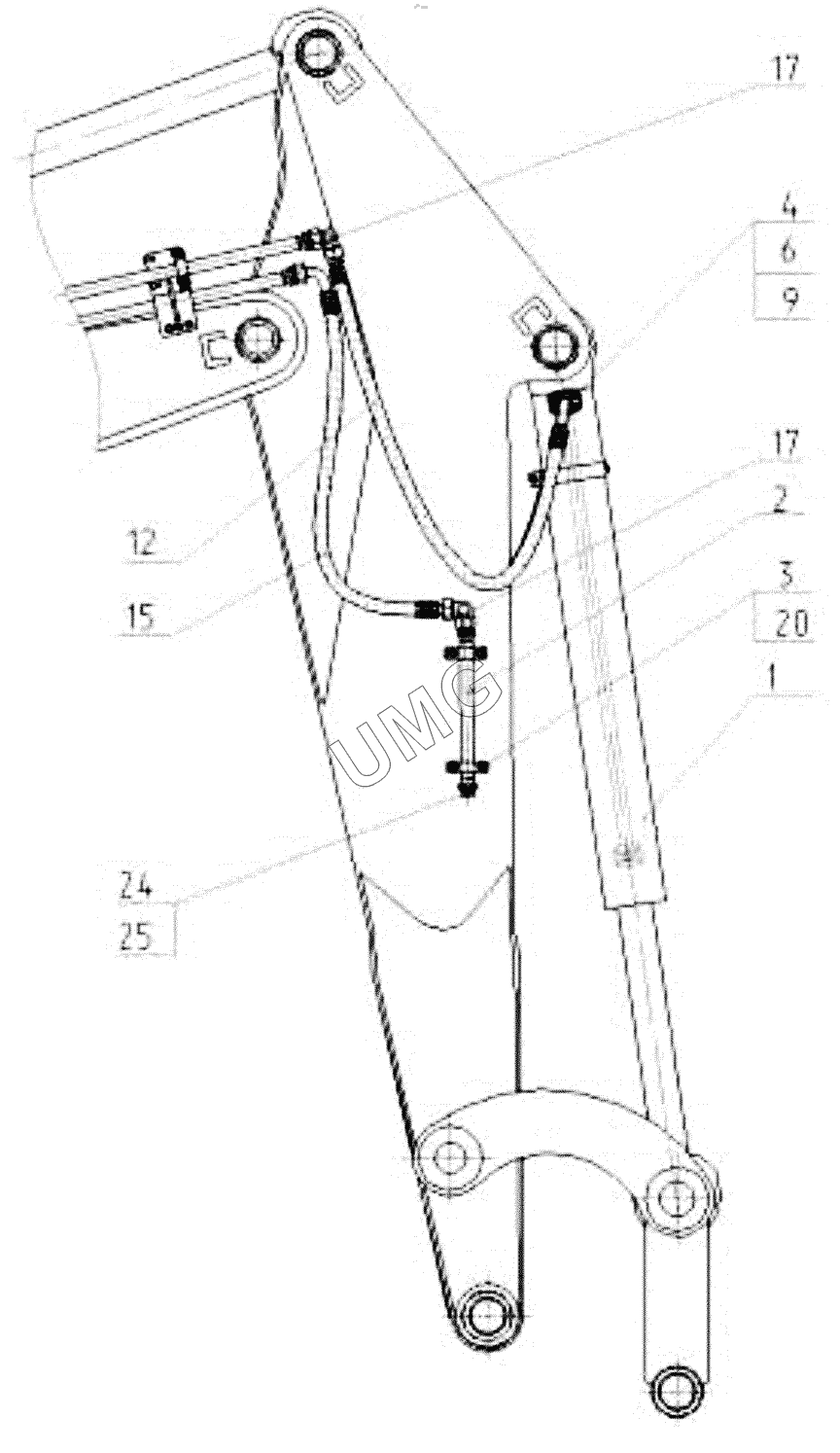

E400C. Гидрооборудование рукояти в сборе с трубопроводами 400-00-82.00.000 (Экскаватор Е400С)
1
2
3
4
6
9
12
15
17
17
20
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00-82.00.000 | 400-00-82.00.000 | Гидрооборудование рукояти в сборе с трубопроводами | |
| 1 | 400-00-82.10.000 | Гидроцилиндр ковша в сборе с трубопроводами | |
| 2 | 280-00-81.50.060 | Трубопровод рукояти | |
| 3 | Болт М10-6gх20.88.35Х.016 | Болт | |
| 4 | Винт М12-6gх40.109.40Х.016 | Винт | |
| 6 | Кольцо 032-038-36-2-3 | Кольцо | |
| 9 | Полуфланец DB-6000 - 1" - M | Полуфланец | |
| 12 | РВД | РВД | |
| 15 | РВД | РВД | |
| 17 | 90 EW 30S СFX | Фитинг | |
| 20 | Седельный зажим стальной | Седельный зажим стальной | |
| 24 | Адаптер 100222 ct | Адаптер | |
| 25 | Адаптер 107322 ct | Адаптер |
