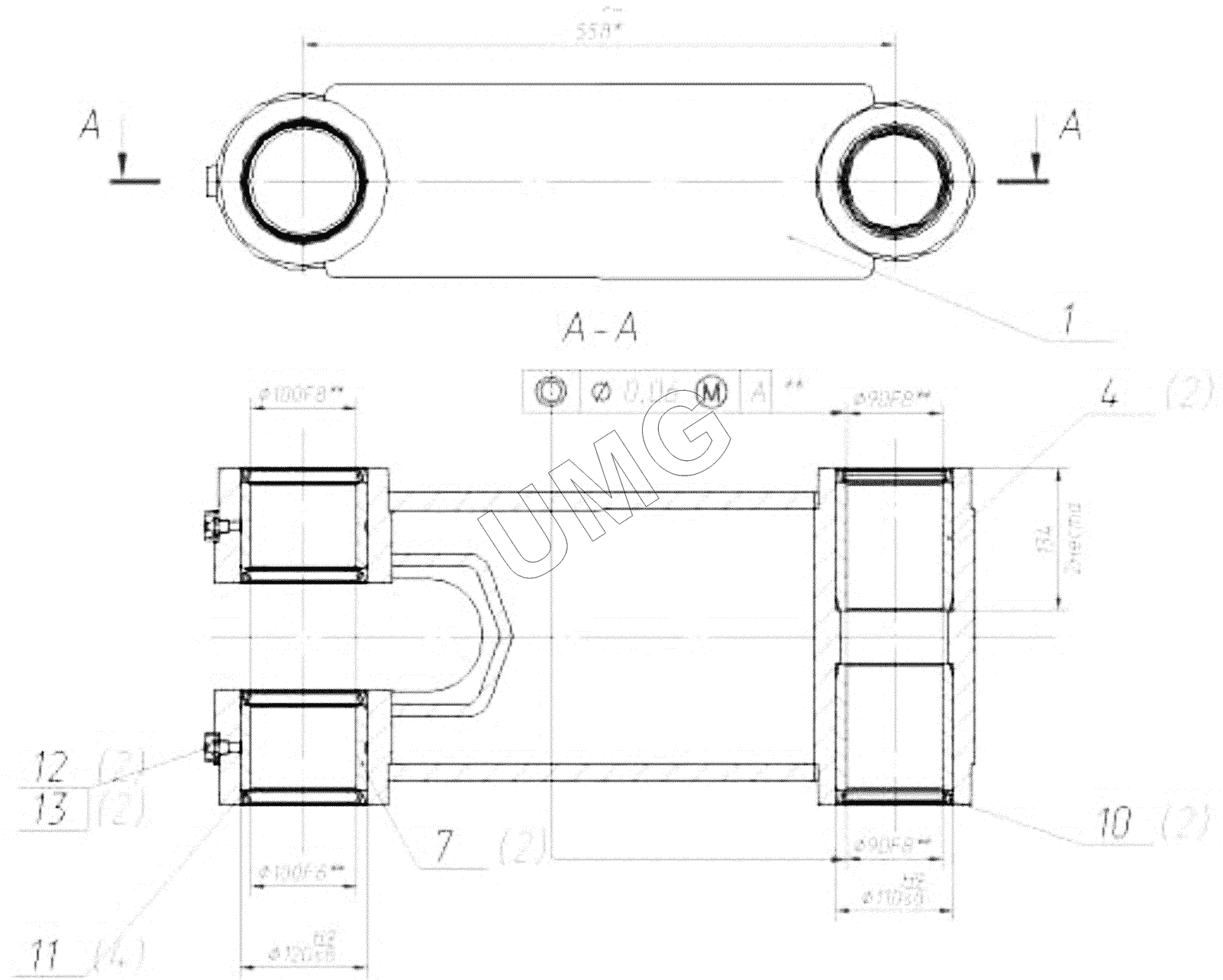

E400C. Тяга в сборе 400-00-80.01.000 (Экскаватор Е400С)
1
4
7
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00-80.01.000 | 400-00-80.01.000 | Тяга в сборе | |
| 1 | 400-00-80.01.400 | Металлоконструкция тяги | |
| 4 | 230-00-80.10.022 | Втулка | |
| 7 | 400-00-80.01.004 | Втулка | |
| 10 | Манжета резиновая армированная для валов с вторичной кромкой уплотнения 90х110х1 | Манжета резиновая армированная для валов с вторичной кромкой уплотнения | |
| 11 | Манжета резиновая армированная для валов с вторичной кромкой уплотнения 100х120х | Манжета резиновая армированная для валов с вторичной кромкой уплотнения | |
| 12 | Масленка 1.3 Ц6Хр | Масленка | |
| 13 | Колпачок с язычком-фиксатором для пресс-масленок | Колпачок с язычком-фиксатором для пресс-масленок |
