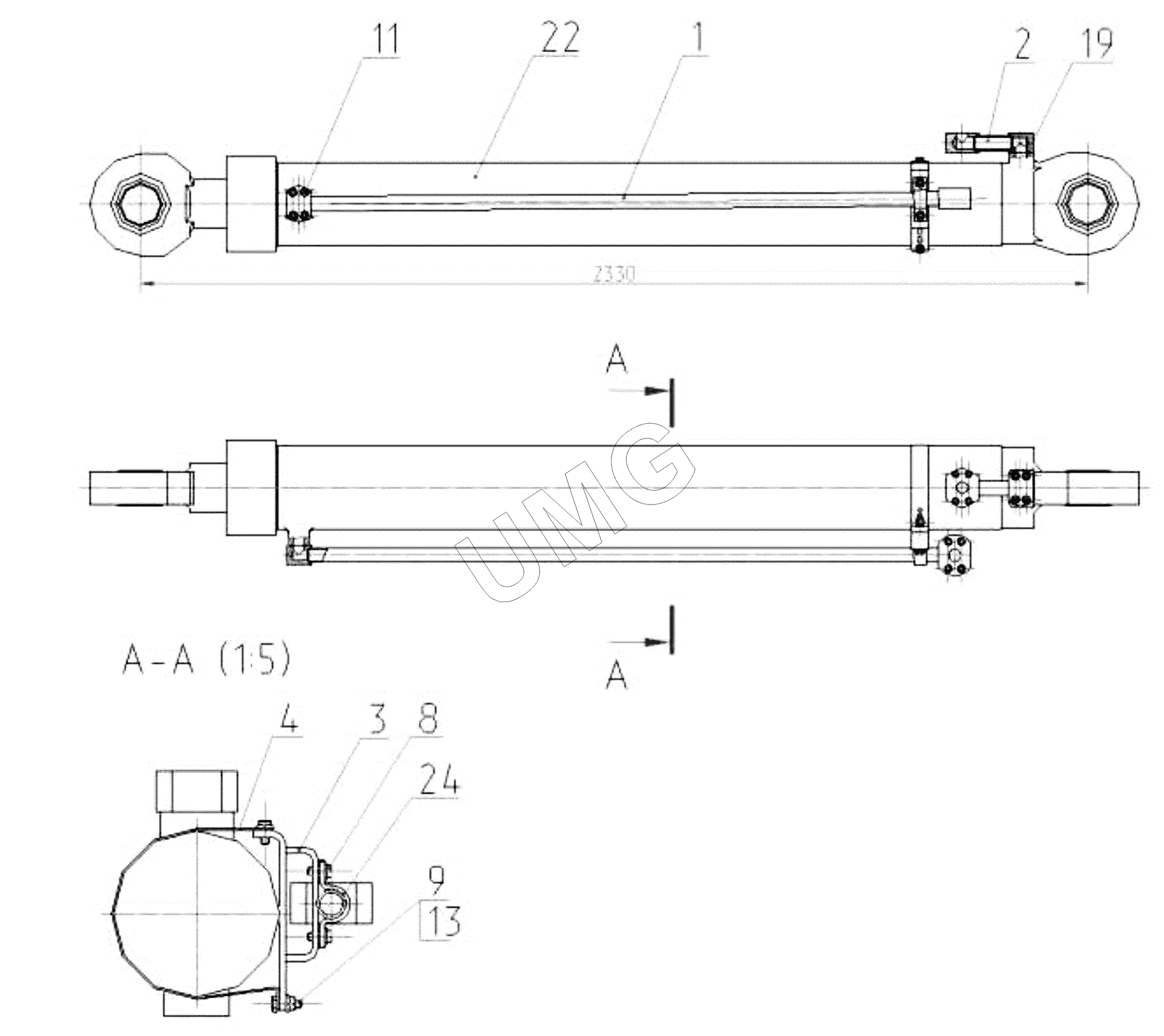

E400C. Гидроцилиндр рукояти в сборе с трубопроводами 400-00-81.30.100 (Экскаватор Е400С)
Шайба 10.65Г.016
Шайба С10.01.08кп.016
1
2
3
4
8
9
11
13
19
22
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00-81.30.100 | 400-00-81.30.100 | Гидроцилиндр рукояти в сборе с трубопроводами | |
| Шайба 10.65Г.016 | Шайба 10.65Г.016 | Шайба | |
| Шайба С10.01.08кп.016 | Шайба С10.01.08кп.016 | Шайба | |
| 1 | 400-00-81.30.110 | Трубопровод | |
| 2 | 400-00-81.30.120 Т | Трубопровод | |
| 3 | 400-00-82.10.020 | Кронштейн | |
| 4 | 270-00-81.30.101 | Хомут | |
| 8 | БолтМ10-6gх20.88.35Х.016 | Болт | |
| 9 | Болт М10-6gх35.88.35Х.016 | Болт | |
| 11 | Винт М12-6gх40.88.35Х.016 | Винт | |
| 13 | Гайка М10-7Н.5.016 | Гайка | |
| 19 | Кольцо 032-038-36-2-3 | Кольцо | |
| 22 | 170-120-1590-A | Гидроцилиндр | |
| 24 | Седельный зажим стальной | Седельный зажим стальной |
