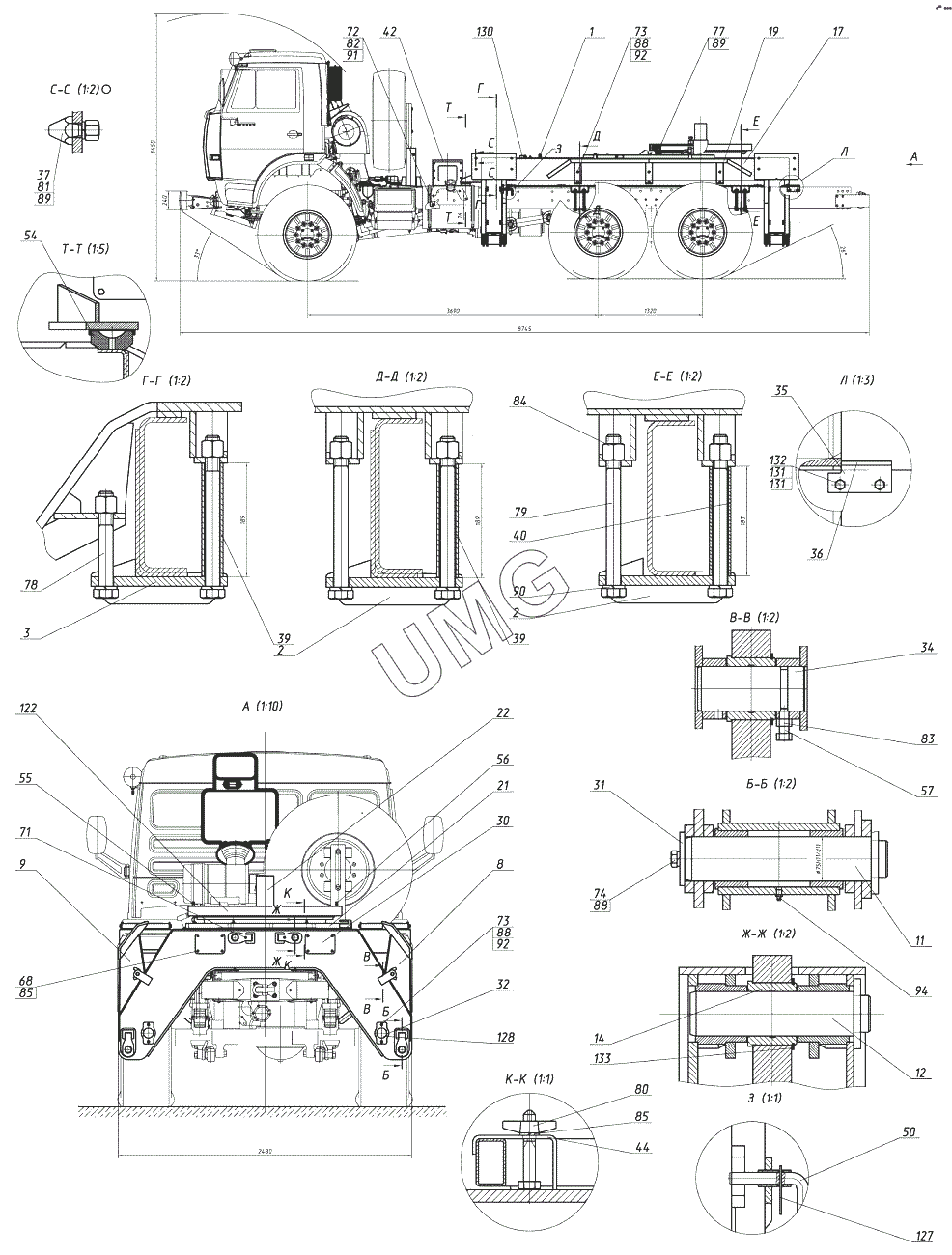

E195A. Установка рамы накладной 3523-02-50.00.000
1
2
2
3
8
9
11
12
14
17
19
21
22
30
31
32
34
35
36
37
39
39
40
42
44
50
54
55
56
57
68
71
72
73
73
74
77
78
79
80
81
82
83
84
85
85
88
88
89
89
89
90
91
92
92
94
122
127
128
130
131
131
132
133
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3523-02-50.00.050 | Крышка в сборе | |
| 2 | 3523-00-50.00.150 | Прижим | |
| 3 | 3523-00-50.00.160 | Прижим | |
| 8 | 3523-02-50.01.200 | Опоры откидные в сборе | |
| 9 | 3523-02-50.01.200-10 | Опоры откидные в сборе | |
| 11 | 3523-00-50.00.410 | Палец | |
| 12 | 3523-02-50.00.420 | Палец | |
| 14 | 195-02-50.00.004 | Втулка | |
| 17 | 3523-02-50.10.000 | Рама накладная | |
| 19 | 3523-02-50.85.000 | Брызговик в сборе | |
| 21 | 195-02-50.87.100 | Лестница | |
| 22 | 3523-02-51.00.000 | Гидрооборудование рамы накладной | |
| 30 | 3523-00-50.00.001 | Крышка | |
| 31 | 3523-00-50.00.002 | Шайба торцевая | |
| 32 | 3523-00-50.00.003 | Планка | |
| 34 | 3523-02-50.00.005 | Палец | |
| 35 | 3523-02-50.00.013 | Уголок | |
| 36 | 3523-02-50.00.014 | Лист | |
| 37 | 195-02-50.00.014 | Грунтозацеп | |
| 39 | 3523-02-50.00.011 | Проставка | |
| 40 | 3523-02-50.00.012 | Проставка | |
| 42 | 3523-02-50.00.098 | Кронштейн ящика инструментального | |
| 44 | 195-02-50.87.001 | Прижим | |
| 50 | 130-00-50.00.007 | Стопор | |
| 54 | 130-00-20.00.001 | Амортизатор | |
| 55 | 130-00-20.00.007 | Штифт | |
| 56 | 130-00-20.00.008 | Штифт срезанный | |
| 57 | 130-01-50.00.019 | Винт стопорный | |
| 68 | Болт М10-6gх20.58.016 | Болт | |
| 71 | Болт М12-6gх35.58.016 | Болт | |
| 72 | Болт М12-6gх50.58.016 | Болт | |
| 73 | Болт М16-6gх25.58.016 | Болт | |
| 74 | Болт М16-6gх30.58.016 | Болт | |
| 77 | Болт М20-6gх60.109.40Х.016 | Болт | |
| 78 | Болт М24-6gх160.109.40Х.016 | Болт | |
| 79 | Болт М24-6gх260.109.40Х.016 | Болт | |
| 80 | Гайка М10-7Н.5.016 | Гайка | |
| 81 | Гайка М20-7Н.10.40Х.016 | Гайка | |
| 82 | Гайка М12-7Н.5.016 | Гайка | |
| 83 | Гайка М16-7Н.5.016 | Гайка | |
| 84 | Гайка М24-7Н.10.40Х.016 | Гайка | |
| 85 | Шайба 10.65Г.016 | Шайба | |
| 86 | Шайба 12.65Г.016 | Шайба | |
| 88 | Шайба 16.65Г.016 | Шайба | |
| 89 | Шайба 20.65Г.016 | Шайба | |
| 90 | Шайба 24.65Г.016 | Шайба | |
| 91 | Шайба С12.01.08кп.016 | Шайба | |
| 92 | Шайба С20.01.08кп.016 | Шайба | |
| 94 | Масленка 1.3 Ц6Хр | Масленка | |
| 122 | 9I-1B35-1170-1306-1 | Опорно - поворотный круг | |
| 127 | Шплинт | Шплинт | |
| 128 | ФП310Е-01 | Катафот круглый красный | |
| 130 | Замок навесной | Замок навесной | |
| 131 | 290863-П29 | Болт каталожный номер | |
| 132 | 251815-29 | Гайка каталожный номер | |
| 133 | В105 | Кольцо |
