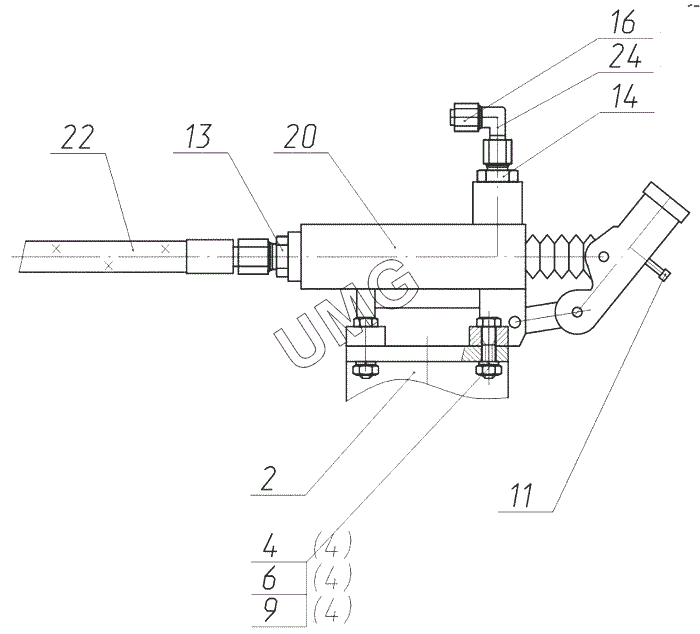

E195A. Установка ручного насоса 3523-04-70.60.000
2
4
6
9
11
13
14
16
20
22
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 3523-04-70.60.011 | Уголок | |
| 4 | Болт М10-6gх40.58.016 | Болт | |
| 6 | Гайка М10-7Н.5.016 | Гайка | |
| 9 | Шайба 10.65Г.016 | Шайба | |
| 11 | Винт М6-6gх25.58.016 | Винт | |
| 13 | 100508.1 ct | Адаптер | |
| 14 | 100530.1 ct | Адаптер | |
| 16 | 107306 ct | Адаптер | |
| 20 | РМ-70Р | Насос ручной | |
| 22 | РВД | РВД | |
| 24 | 604206.1 ct | Адаптер |
