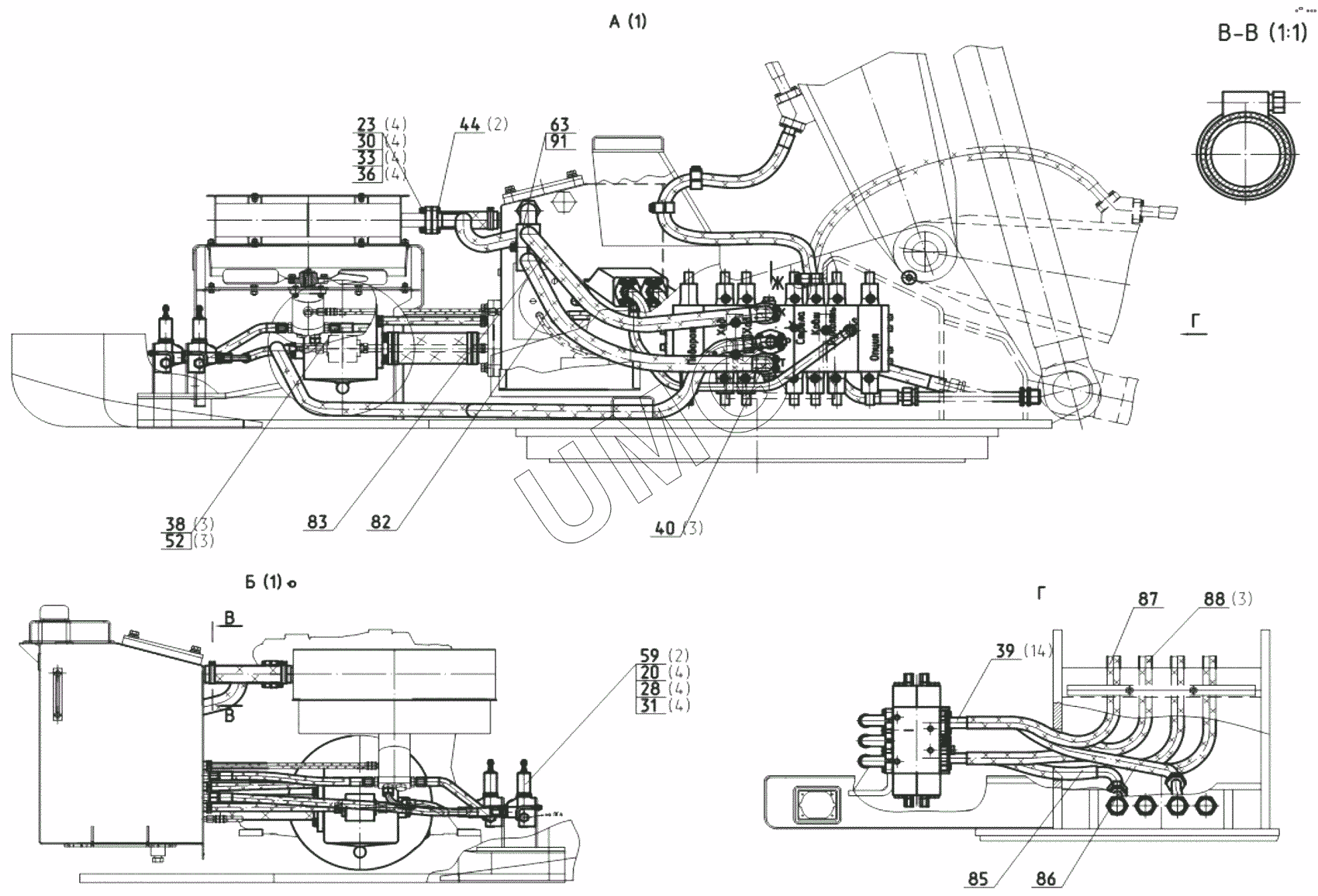

E195A. Трубопроводы на поворотной платформе 3523-00-41.00.000
20
23
28
30
31
33
36
38
39
40
44
52
59
63
82
83
85
86
87
88
91
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3523-00-41.00.040 | Трубопровод | |
| 2 | 3523-00-41.00.050 | Трубопровод | |
| 4 | 3523-00-41.00.100 | Фланец | |
| 7 | 130-00-41.00.004 | Штуцер | |
| 9 | 3523-00-41.00.001 | Кронштейн | |
| 10 | 3523-00-41.00.029 | Шайба | |
| 11 | 130-00-41.00.033-01 | Штуцер | |
| 12 | 3523-00-41.00.034 | Планка прижимная | |
| 13 | 130-00-41.00.035 | Штуцер | |
| 14 | Рукав 16х25-1,6 | Рукав | |
| 15 | Рукав 16х25-1,6 | Рукав | |
| 16 | Рукав 16х25-1,6 | Рукав | |
| 17 | Рукав 16х25-1,6 | Рукав | |
| 18 | Рукав 40х51-1,6 | Рукав | |
| 19 | Рукав 90x104-0,29 | Рукав | |
| 20 | Болт М6-6gх50.58.016 | Болт | |
| 21 | Болт М8-6gх25.58.016 | Болт | |
| 22 | Болт М8-6gх60.58.016 | Болт | |
| 23 | Болт М10-6gх50.58.016 | Болт | |
| 24 | Болт М12-6gх70.58.016 | Болт | |
| 26 | Винт М10-6gх35.88.35Х.016 | Винт | |
| 27 | Винт М12-6gх40.88.35Х.016 | Винт | |
| 28 | Гайка М6-7Н.5.016 | Гайка | |
| 29 | Гайка М8-7Н.5.016 | Гайка | |
| 30 | Гайка М10-7Н.5.016 | Гайка | |
| 31 | Шайба 6.65Г.016 | Шайба | |
| 32 | Шайба 8.65Г.016 | Шайба | |
| 33 | Шайба 10.65Г.016 | Шайба | |
| 34 | Шайба 12.65Г.016 | Шайба | |
| 36 | Шайба С10.01.08кп.016 | Шайба | |
| 38 | Кольцо 018-022-25-2-3 | Кольцо | |
| 39 | Кольцо 025-031-36-2-3 | Кольцо | |
| 40 | Кольцо 032-038-36-2-3 | Кольцо | |
| 41 | Кольцо 038-044-36-2-3 | Кольцо | |
| 44 | Полуфланец | Полуфланец | |
| 46 | Полуфланец | Полуфланец | |
| 47 | Полуфланец | Полуфланец | |
| 50 | 14Е232YO | Уплотнение | |
| 52 | 100433.1 ct | Адаптер | |
| 53 | 100529.1 ct | Адаптер | |
| 54 | 100533.1 ct | Адаптер | |
| 57 | 108712 ct | Адаптер | |
| 59 | VSC-30 05.13.01-04-02-10 | Гидроклапан давления | |
| 63 | 540/ 40 PPH GD-AS MW10 | Двойной зажим в сборе | |
| 65 | 2SN-K-12-325-450-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/ | РВД | |
| 66 | 2SN-K-12-325-550-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/-DKO-L(Г) 22х1,5/15/ | РВД | |
| 67 | 2SN-K-12-325-600-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°- DKO-L(Г) 22х1,5/15/ | РВД | |
| 68 | 2SN-K-12-325-600-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/90-18 | РВД | |
| 69 | 2SN-K-12-325-650-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/ | РВД | |
| 70 | 2SN-K-12-325-650-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/90°-2 | РВД | |
| 72 | 2SN-K-12-325-1650-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/ | РВД | |
| 74 | 2SN-K-16-290-700-DIN 1SN/2SN 16- SFS/41,3/-SFS/41,3/90° | РВД | |
| 77 | 2SN-K-12-325-950-DIN 1SN/2SN 12- SFS/41,3/-DKO-L(Г) 22х1,5/15/ | РВД | |
| 82 | DIN 1SN frost-25-88-1900-DIN 1SN/2SN 25- SFL/44,5/90°-DKO-S (Г) 42х2/30/ | РВД | |
| 83 | DIN 1SN frost-25-88-2300-DIN 1SN/2SN 25- SFL /50,8/90°- SFL/44,5/90°-180° | РВД | |
| 84 | S DIN 4SH-25-380-2450-DIN 4SP/4SH 25- SFS/47,6/90°- DKO-S (Г) 42х2/30/ 90°-270° | РВД | |
| 85 | S DIN 4SP-20-350-600-DIN 4SP/4SH 20- SFS/41,3/-DKO-S(Г)36х2/25/90° | РВД | |
| 86 | S DIN 4SP-20-350-1050-DIN 4SP/4SH 20- SFS/41,3/-DKO-S(Г)36х2/25/ | РВД | |
| 87 | S DIN 4SP-20-350-1850-DIN 4SP/4SH 20- SFS/41,3/-SFS/41,3/ | РВД | |
| 88 | S DIN 4SP-20-350-2150-DIN 4SP/4SH 20- SFS/41,3/-SFS/41,3/ | РВД | |
| 90 | 533,7/ 33,7 PPH | Тело зажимы | |
| 91 | SP 5D M W2 | Планка приварная | |
| 92 | Хомут | Хомут | |
| 93 | Хомут | Хомут | |
| 94 | Хомут | Хомут |
