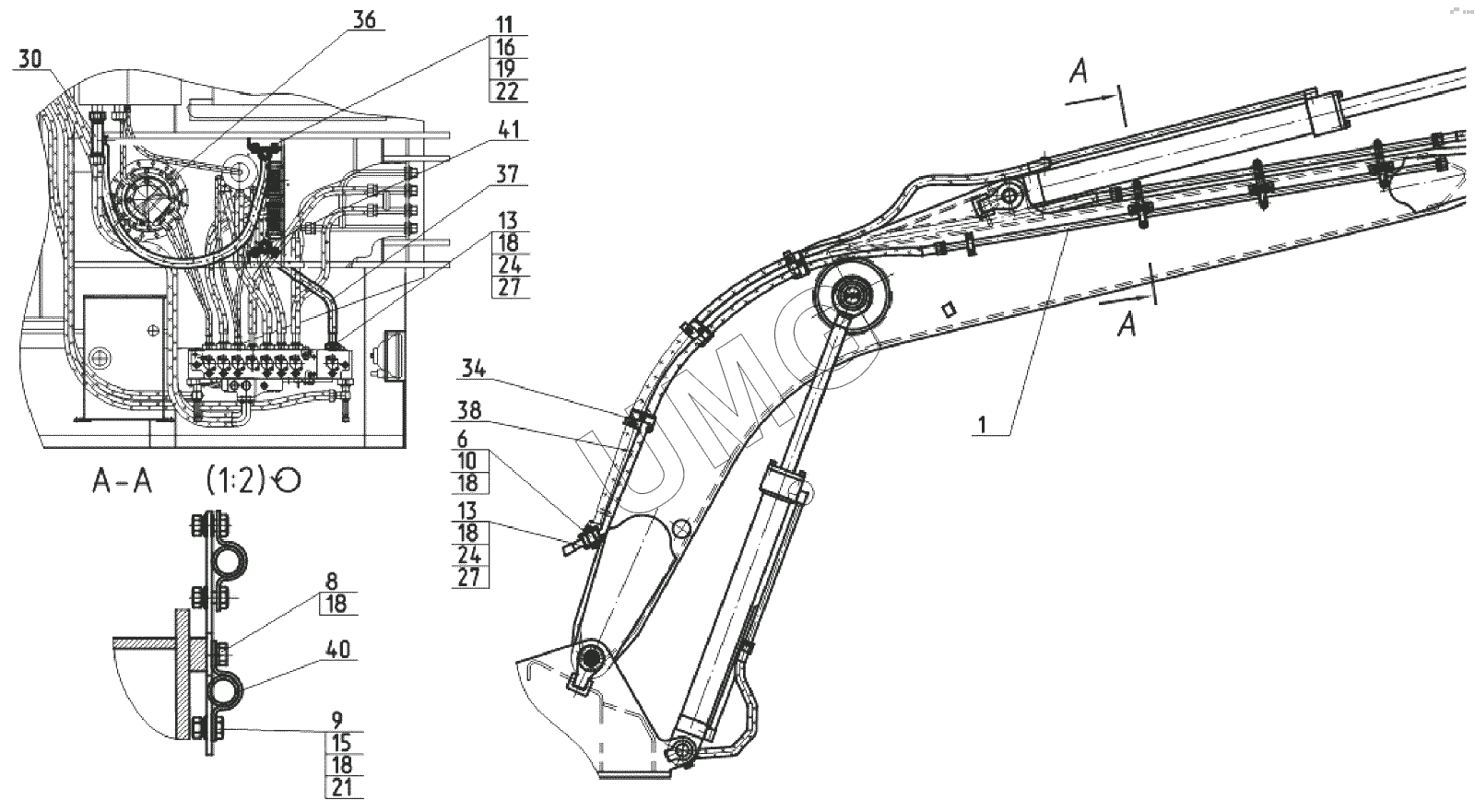

E195A. Трубопроводы сменных видов до рукояти 3523-00-80.95.000
1
6
9
10
11
13
13
15
15
16
18
18
18
18
18
19
21
22
24
24
27
27
30
34
36
37
38
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3523-00-80.95.100 | Трубопровод | |
| 6 | 130-00-80.95.001 | Фланец | |
| 9 | Болт М10-6gх20.58.016 | Болт | |
| 10 | Болт М10-6gх25.58.016 | Болт | |
| 11 | Болт М10-6gх80.58.016 | Болт | |
| 13 | Болт М12-6gх35.58.016 | Болт | |
| 15 | Винт М10-6gх35.88.35Х.016 | Винт | |
| 15 | Полуфланец | Полуфланец | |
| 16 | Гайка М10-7Н.5.016 | Гайка | |
| 18 | Гайка М12-7Н.5.016 | Гайка | |
| 19 | Шайба 10.65Г.016 | Шайба | |
| 21 | Шайба 12.65Г.016 | Шайба | |
| 22 | Шайба С10.01.08кп.016 | Шайба | |
| 24 | Шайба С12.01.08кп.016 | Шайба | |
| 27 | Кольцо 025-031-36-2-3 | Кольцо | |
| 30 | 604622.1 | Адаптер | |
| 34 | 533,7/ 33,7 PPH GD-AS MW10 | Двойной зажим в сборе | |
| 36 | 2SN-25-165-2700-SFS 41,3/-DKO-S(Г) 42х2/30/90° | РВД | |
| 37 | S DIN 4SP-20-350-1850-DIN 4SP/4SH 20- SFS/41,3/-SFS/41,3/ | РВД | |
| 38 | S DIN 4SP-20-350-2250-DIN 4SP/4SH 20- SFS/41,3/45°- DKO-S (Г) 36х2/25/ | РВД | |
| 40 | Седельный зажим стальной | Седельный зажим стальной | |
| 41 | Седельный зажим стальной | Седельный зажим стальной |
