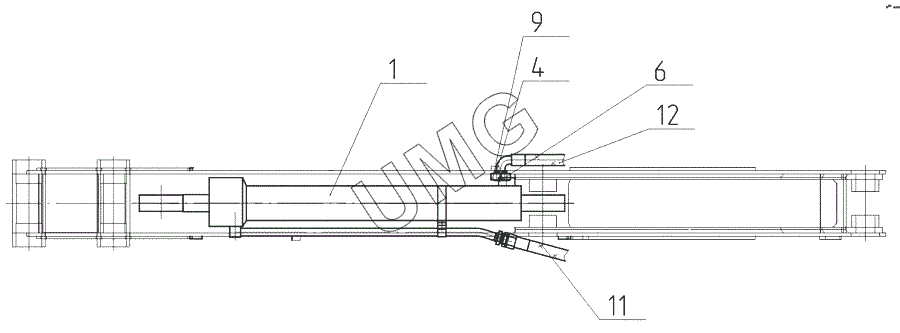

E195A. Гидрооборудование сменных видов 3523-00-82.00.000
1
4
9
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3523-00-82.10.000 | Гидроцилиндр ковша в сборе с трубопроводами | |
| 4 | Винт М12-6gх40.88.35Х.016 | Винт | |
| 5 | Кольцо 032-038-36-2-3 | Кольцо | |
| 9 | Полуфланец | Полуфланец | |
| 11 | S DIN 4SP-20-350-1250-DIN 4SP/4SH 20- DKO-S(Г)36х2/25/-DKO-S(Г)36х2/25/+SS d=32( | РВД | |
| 12 | S DIN 4SP-20-350-1250-DIN 4SP/4SH 20- DKO-S(Г)36х2/25/-SFS/47,6/90°+SS d=32 (цве | РВД |
