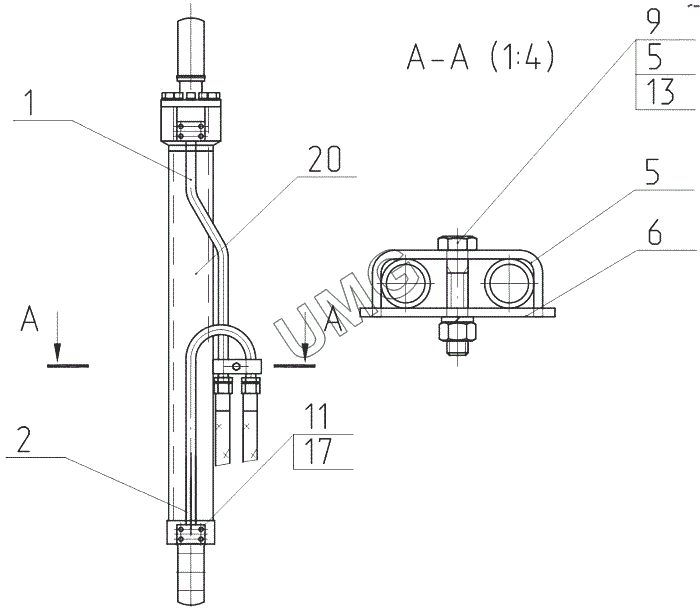

E195A. Гидроцилиндр стрелы правый в сборе 3523-00-81.20.000
1
2
5
5
5
5
5
5
6
9
11
13
17
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3523-00-81.20.010 | Трубопровод гидроцилиндра стрелы правый | |
| 2 | 3523-00-81.20.020 | Трубопровод гидроцилиндра стрелы правый | |
| 5 | 3523-00-80.90.015 | Скоба | |
| 5 | Болт М12-6gх60.88.35Х.016 | Болт | |
| 6 | 3523-00-80.90.016 | Планка | |
| 9 | Гайка М12-7Н.5.016 | Гайка | |
| 11 | Винт М12-6gх35.109.40Х.016 | Винт | |
| 13 | Шайба 12.65Г.016 | Шайба | |
| 17 | Кольцо 032-038-36-2-3 | Кольцо | |
| 20 | ГЦ 110х80х1000 | Гидроцилиндр |
