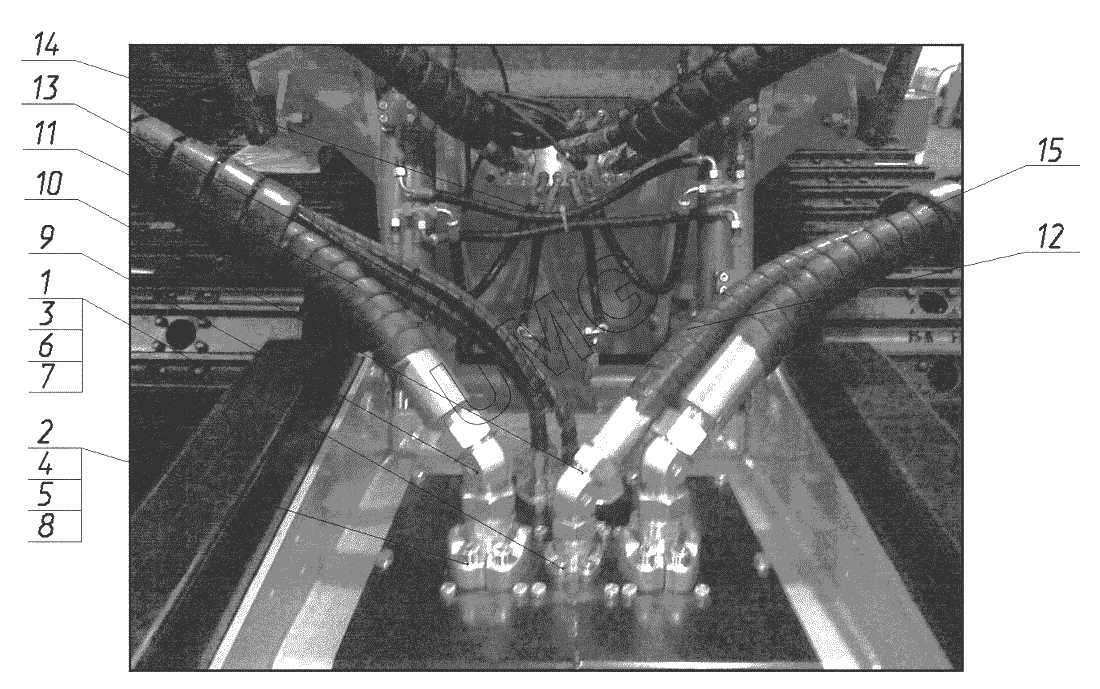

M300. 30-00-82.00.000 Гидрооборудование рабочего органа FAE 300/225
30-00-82.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-00-82.00.000 | 30-00-82.00.000 | Гидрооборудование рабочего | |
| 1 | 26950010412 | Винт | |
| 2 | 26950010041 | Винт | |
| 3 | 02120000303 | Кольцо | |
| 4 | 02120000306 | Кольцо | |
| 5 | 26950010486 | Полуфланец | |
| 6 | 02100000393 | Полуфланец | |
| 7 | 26950010413 | Фитинг | |
| 8 | 26950010414 | Фитинг | |
| 9 | 26950010426 | Адаптер | |
| 10 | 26950010425 | Адаптер | |
| 11 | 26950014959 | РВД | |
| 12 | 26950010418 | РВД | |
| 13 | 26950014960 | РВД | |
| 14 | 02110000605 | Хомут пластиковый | |
| 15 | 26950010423 | Защита РВД пластиковая |
