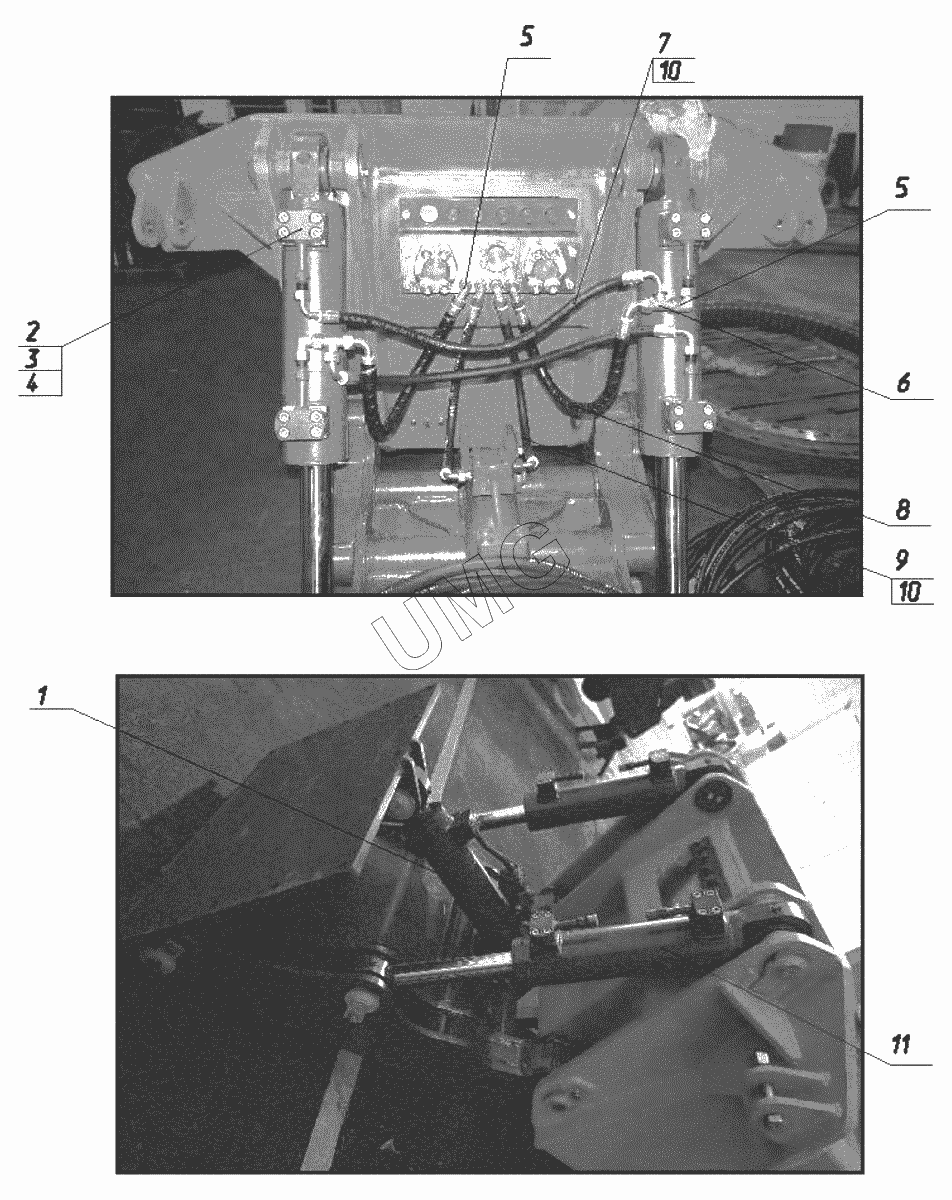

M300. 30-00-81.00.000 Гидрооборудование рабочего органа
30-00-81.00.000
1
2
3
4
5
5
6
7
8
9
10
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-00-81.00.000 | 30-00-81.00.000 | Гидрооборудование рабочего органа | |
| 1 | 30-00-81.00.100 | Гидроцилиндр наклона в сборе | |
| 2 | 30-00-81.00.230 | Фланец | |
| 3 | 02120000079 | Винт | |
| 4 | 02120000303 | Кольцо | |
| 5 | 26950002315 | Адаптер | |
| 6 | 26950009238 | Адаптер | |
| 7 | 26950000954 | РВД | |
| 8 | 02080000616 | РВД | |
| 9 | 26950000952 | РВД | |
| 10 | 26950004943 | Защита РВД пластиковая | |
| 11 | 26950013859 | Гидроцилиндр |
