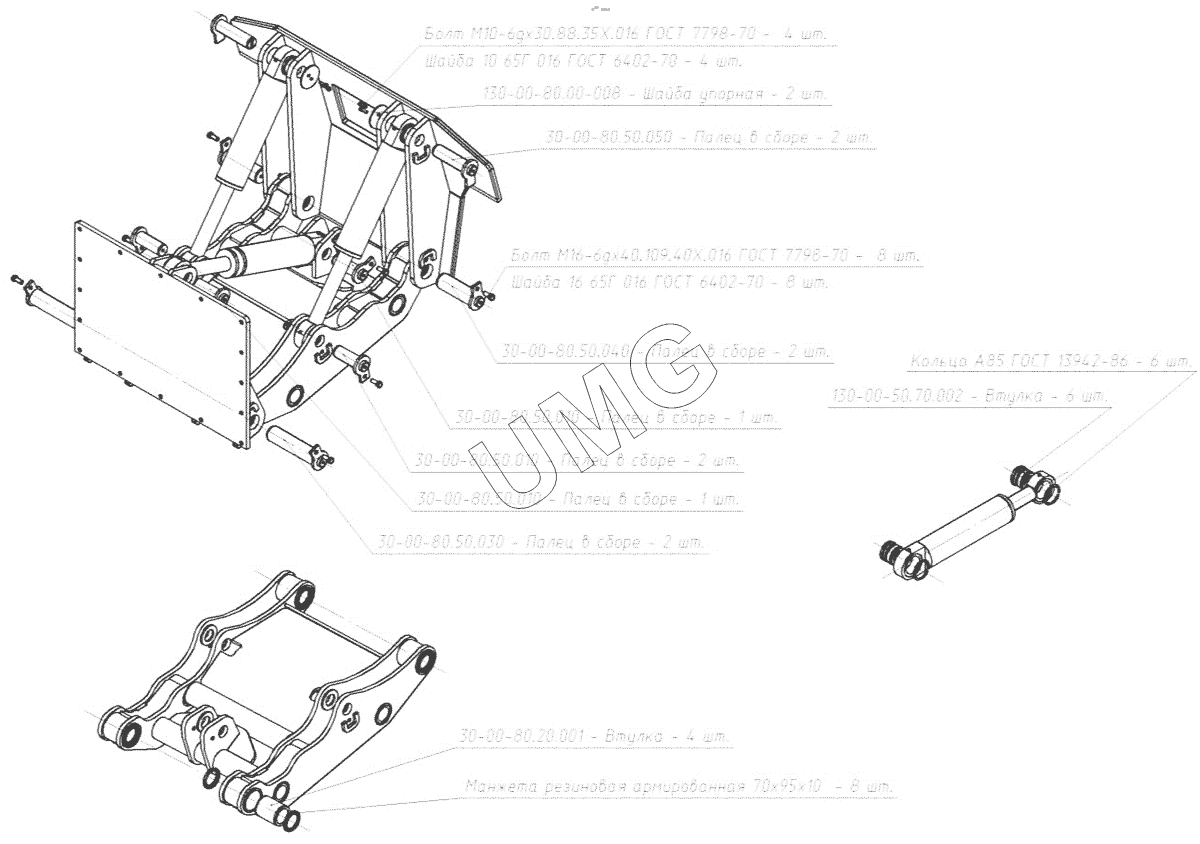

M300. 30-00-80.00.000 Установка рабочего оборудования
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-00-80.00.000 | 30-00-80.00.000 | Установка рабочего оборудования | |
| 1 | 30-00-80.10.000-30 | Установка плиты монтажной | |
| 2 | 30-00-80.20.000 | Балка силовая в сборе | |
| 3 | 30-00-80.50.010 | Палец в сборе | |
| 4 | 30-00-80.50.050 | Палец в сборе | |
| 5 | 30-00-80.50.030 | Палец в сборе | |
| 6 | 30-00-80.50.040 | Палец в сборе | |
| 7 | 160-00-50.70.090 | Установка втулок гидроцилиндра отвала | |
| 8 | 30-00-81.00.000 | Гидрооборудование рабочего органа | |
| 9 | 130-00-80.00.008 | Шайба | |
| 10 | 02120000013 | Болт | |
| 11 | 02120000034 | Болт | |
| 12 | 26950016765 | Шайба клиновая | |
| 13 | 26950017970 | Шайба клиновая | |
| 14 | 02100000333 | Масленка | |
| 15 | 26950011606 | Колпачок с язычком-фиксатором для пресс-масленок | |
| 16 | 160-00-80.00.019 | Пластина прижимная | |
| 17 | 02120000024 | Болт | |
| 18 | 26950016880 | Шайба клиновая |
