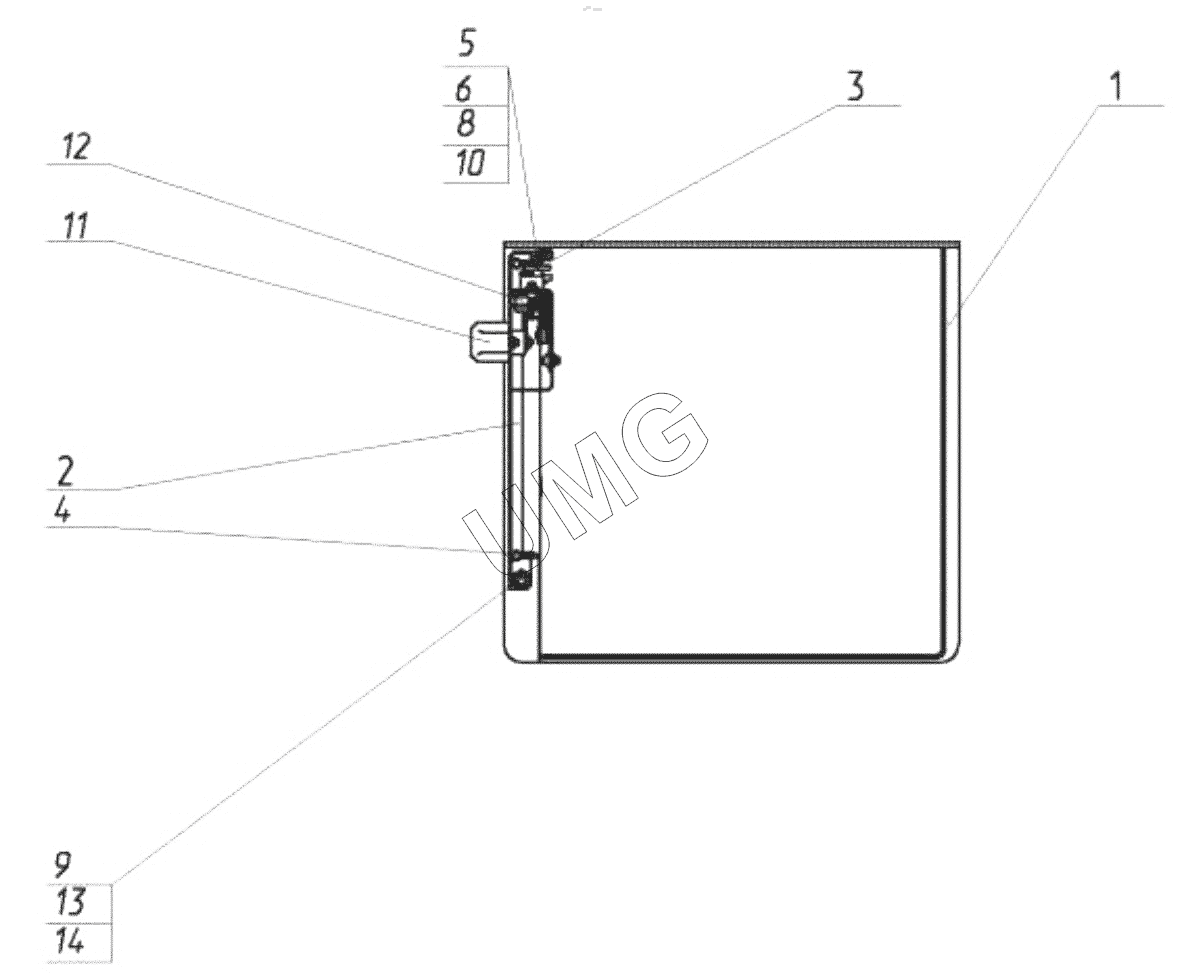

M300. 30-00-55.80.000 Ящик инструментальный
1
2
3
4
5
6
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-00-55.80.000 | 30-00-55.80.000 | Ящик инструментальный | |
| 1 | 30-00-55.80.100 | Ящик сварной | |
| 2 | 130-00-55.80.140 | Дверца в сборе | |
| 3 | 130-00-55.80.150 | Язычок сварной | |
| 4 | 130-00-55.80.002 | Уплотнитель | |
| 5 | 02120000019 | Винт | |
| 6 | 02120000134 | Гайка | |
| 7 | 02120000688 | Болт | |
| 8 | 02120000634 | Шайба | |
| 9 | 02120000624 | Шайба | |
| 10 | 02120000626 | Шайба | |
| 11 | 26950007219 | Ручка в сборе наружняя правая | |
| 12 | 26950007220 | Замок левый | |
| 13 | 26950000509 | Болт каталожный номер | |
| 14 | 26950000510 | Гайка каталожный номер | |
| 15 | 02120000637 | Шайба | |
| 16 | 02120000132 | Гайка |
