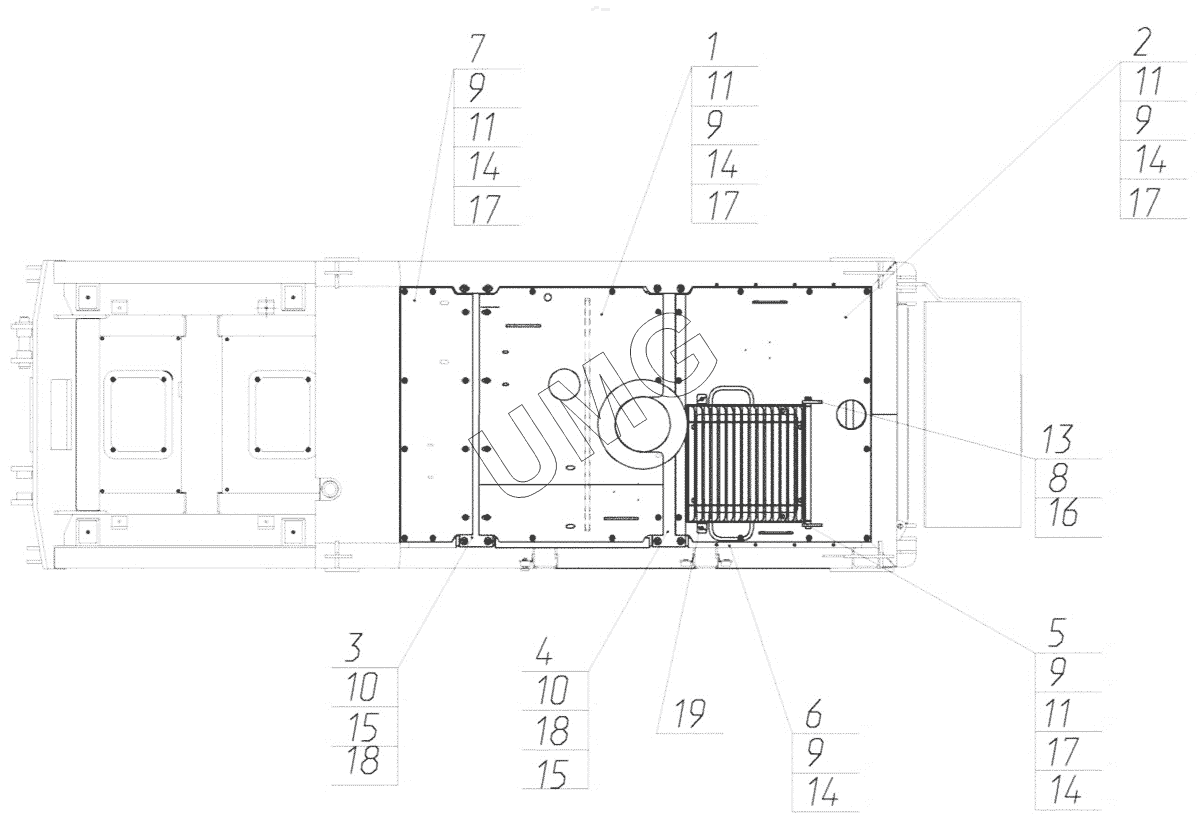

M300. 30-00-20.30.000 Установка облицовки верхней
30-00-20.30.000
30-00-20.30.000
30-00-20.30.000
30-00-20.30.000
30-00-20.30.000
3
4
5
9
9
9
9
9
10
10
11
11
11
11
13
14
14
14
14
14
15
15
16
17
17
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-00-20.30.000 | 30-00-20.30.000 | Установка облицовки верхней | |
| 3 | 30-00-20.30.400 | Кронштейн | |
| 4 | 30-00-20.30.500 | Балка | |
| 5 | 30-00-20.30.600 | Кожух | |
| 9 | 02120000009 | Болт | |
| 10 | 26950018621 | Болт | |
| 11 | 02120000127 | Гайка | |
| 12 | 02120000132 | Гайка | |
| 13 | 02120000135 | Гайка | |
| 14 | 02120000626 | Шайба | |
| 15 | 02120000627 | Шайба | |
| 16 | 02120000629 | Шайба | |
| 17 | 02120000619 | Шайба | |
| 18 | 02120000620 | Шайба | |
| 19 | 26950013439 | Рым-болт |
