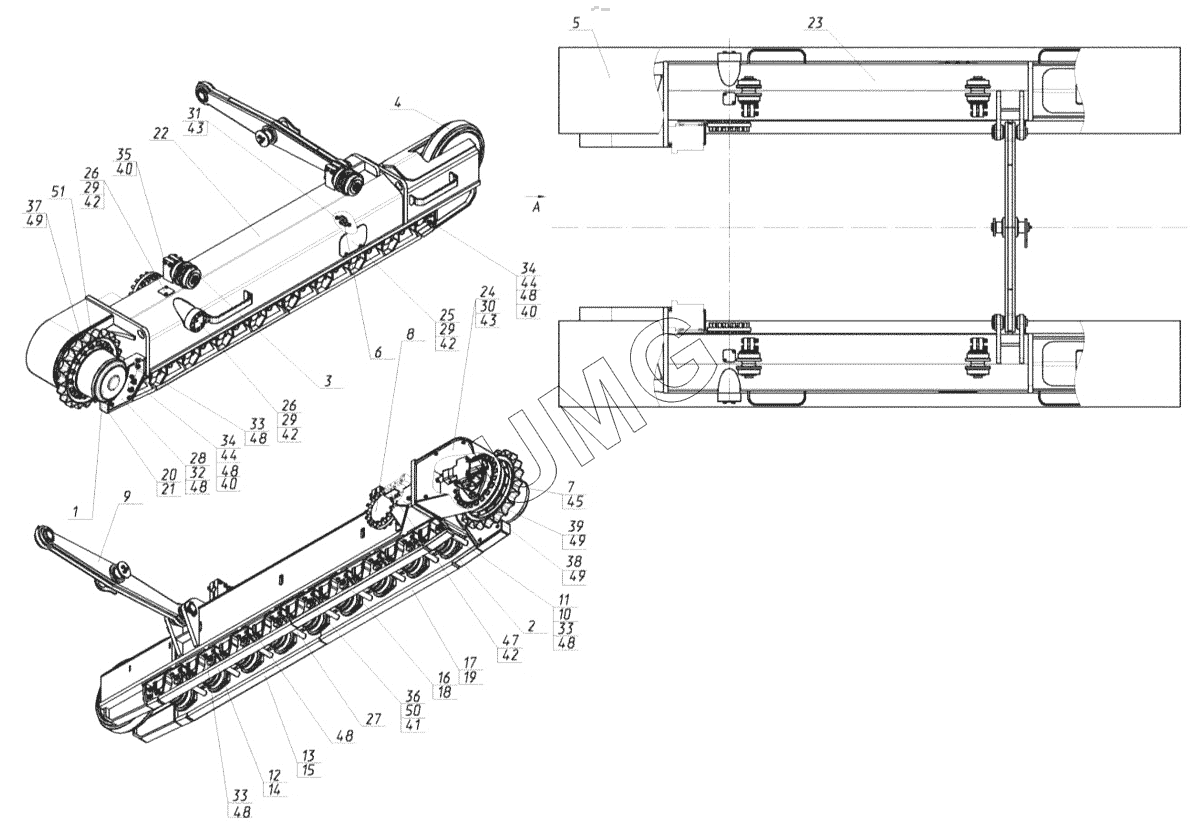

M300. 30-01-60.00.000 Установка гусеничного оборудования
30-01-60.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
29
30
31
32
33
33
33
34
34
35
36
37
38
39
40
40
40
41
42
42
42
42
43
43
44
44
45
47
48
48
48
48
48
48
48
49
49
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-01-60.00.000 | 30-01-60.00.000 | Установка гусеничного оборудования | |
| 1 | 26950014794 | Редуктор хода PMP | |
| 2 | 02100000275 | Каток опорный | |
| 3 | 02100000276 | Каток поддерживающий | |
| 4 | 26950010957 | Колесо направляющее в сборе с механизмом натяжения | |
| 5 | 26950016318 | Гусеница в сборе с башмаками | |
| 6 | 26950008836 | Клапан | |
| 7 | 26950014797 | Гидромотор | |
| 8 | 30-00-60.00.500 | Установка цапфы | |
| 9 | 30-01-60.00.700 | Механизм балансирный | |
| 10 | 30-01-60.00.050 | Кожух защитный | |
| 11 | 30-01-60.00.050-10 | Кожух защитный | |
| 12 | 30-01-60.05.100 | Опора | |
| 13 | 30-01-60.05.100-10 | Опора | |
| 14 | 30-01-60.05.100-20 | Опора | |
| 15 | 30-01-60.05.100-30 | Опора | |
| 16 | 30-01-60.05.120 | Опора | |
| 17 | 30-01-60.05.120-10 | Опора | |
| 18 | 30-01-60.05.120-20 | Опора | |
| 19 | 30-01-60.05.120-30 | Опора | |
| 20 | 30-00-60.11.040 | Защита звездочки | |
| 21 | 30-00-60.11.040-10 | Защита звездочки | |
| 22 | 30-01-61.11.000 | Балка правая | |
| 23 | 30-01-61.12.000 | Балка левая | |
| 24 | 30-01-60.00.001 | Крышка привода | |
| 25 | 180-00-60.00.003 | Крышка натяжника | |
| 26 | 30-00-60.00.022 | Крышка масленки | |
| 27 | 30-00-60.05.001 | Труба | |
| 28 | 30-00-60.05.002 | Крышка | |
| 29 | 02120000008 | Болт | |
| 30 | 02120000024 | Болт | |
| 31 | 02120000020 | Болт | |
| 32 | 02120000032 | Болт | |
| 33 | 02120000037 | Болт | |
| 34 | 02120000039 | Болт | |
| 35 | 02120000033 | Болт | |
| 36 | 26950000438 | Болт | |
| 37 | 26950018703 | Винт | |
| 38 | 26950013376 | Винт | |
| 39 | 26950018537 | Винт | |
| 40 | 02120000135 | Гайка | |
| 41 | 26950002579 | Гайка | |
| 42 | 02120000626 | Шайба | |
| 43 | 02120000627 | Шайба | |
| 44 | 02120000621 | Шайба | |
| 45 | 26950018701 | Кольцо | |
| 46 | 30-00-60.05.002 | Крышка | |
| 47 | 30-01-60.00.002 | Крышка | |
| 48 | 26950016765 | Шайба клиновая | |
| 49 | 26950017639 | Шайба клиновая | |
| 50 | 26950016879 | Шайба клиновая | |
| 51 | 02100000264 | Звездочка | |
| 52 | 02120000075 | Винт | |
| 53 | 02090000574 | Уплотнение |
