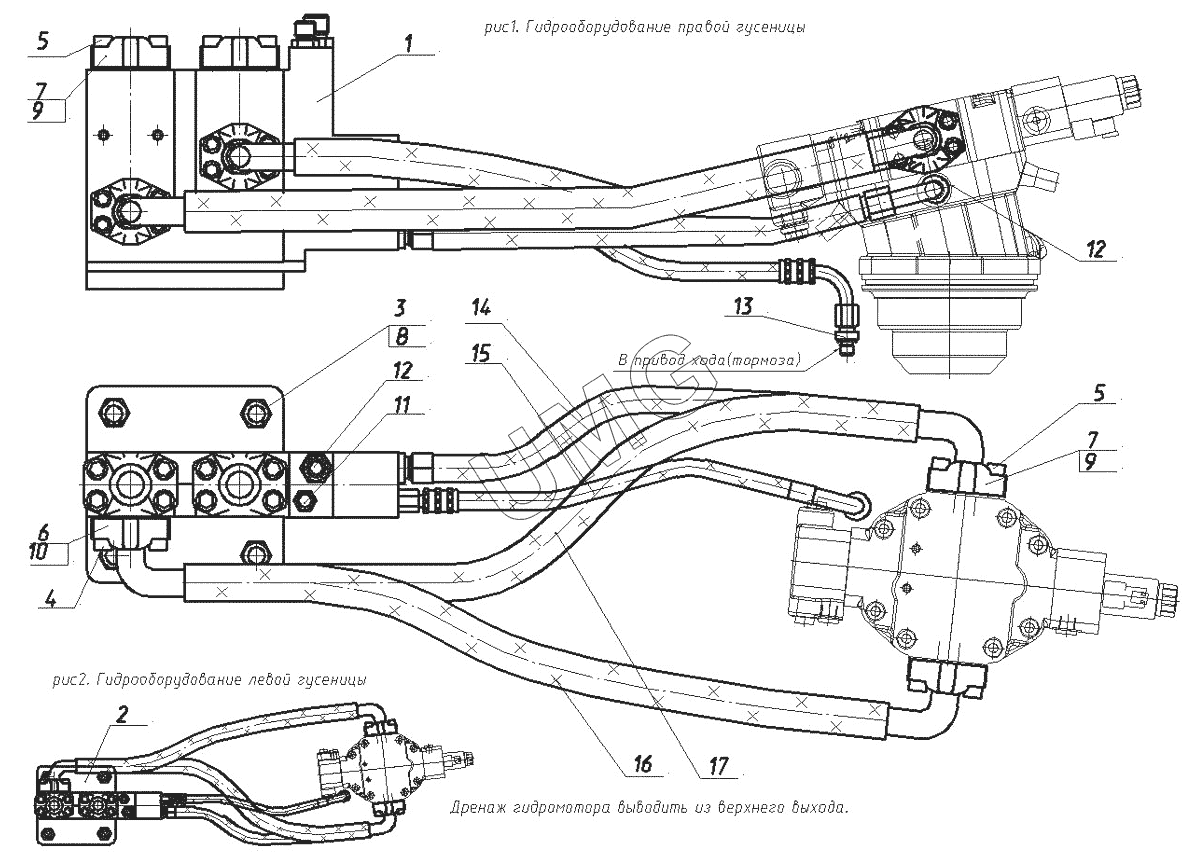

M300. 30-00-45.00.000-10 Гидрооборудование балок гусеничных (РМР)
1
2
3
4
5
5
6
7
7
8
9
9
10
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Дизельный двигатель | |||
| 1 | 30-10-45.00.110 | Фланец сварной правый | |
| 2 | 30-10-45.00.110-10 | Фланец сварной левый | |
| 3 | 02120000034 | Болт | |
| 4 | 26950010475 | Винт | |
| 5 | 26950010476 | Винт | |
| 6 | 02120000301 | Кольцо | |
| 7 | 02120000303 | Кольцо | |
| 8 | 02120000629 | Шайба | |
| 9 | 02100000397 | Полуфланец | |
| 10 | 02100000398 | Полуфланец | |
| 11 | 26950002314 | Адаптер | |
| 12 | 02100000770 | Адаптер | |
| 13 | 26950000808 | Адаптер | |
| 14 | 26950019226 | РВД | |
| 15 | 02080000650 | РВД | |
| 16 | 26950019183 | РВД | |
| 17 | 26950019182 | РВД |
