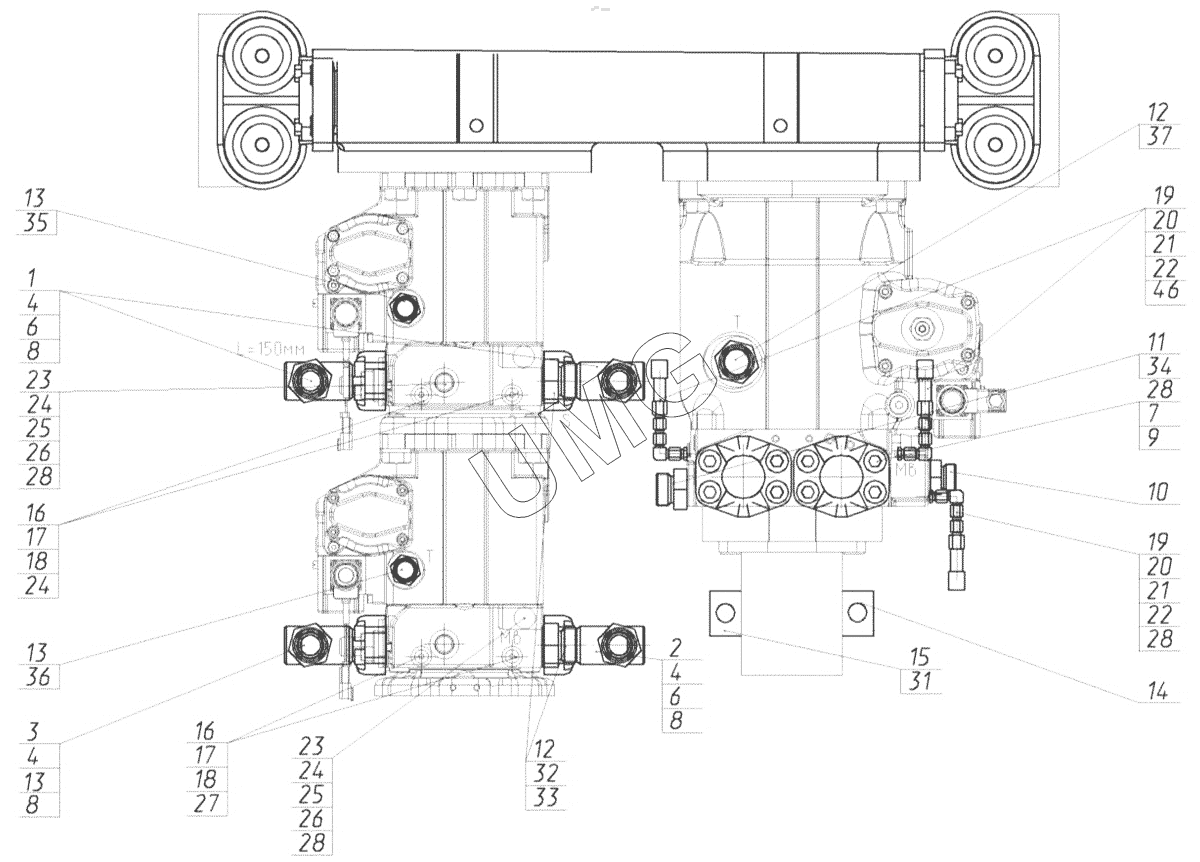

M300. 30-02-43.00.000 Гидрооборудование силовой установки
30-02-43.00.000
1
2
3
4
4
4
6
6
7
8
8
8
9
10
11
12
12
13
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
25
25
26
26
27
28
28
28
28
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-02-43.00.000 | 30-02-43.00.000 | Гидрооборудование силовой установки | |
| 1 | 30-00-43.00.010 | Трубопровод | |
| 2 | 30-00-43.00.010-10 | Трубопровод | |
| 3 | 30-00-43.00.010-20 | Трубопровод | |
| 4 | 26950010476 | Винт | |
| 5 | 26950010041 | Винт | |
| 6 | 02120000303 | Кольцо | |
| 7 | 02120000306 | Кольцо | |
| 8 | 02100000397 | Полуфланец | |
| 9 | 26950010486 | Полуфланец | |
| 10 | 26950009013 | Адаптер | |
| 11 | 26950010489 | Адаптер | |
| 12 | 26950005737 | Адаптер | |
| 13 | 26950010490 | Адаптер | |
| 14 | 26950010491 | Фланец | |
| 15 | 26950010492 | Фланец | |
| 16 | 26950010441 | Адаптер | |
| 17 | 26950019497 | Адаптер | |
| 18 | 26950019498 | Адаптер | |
| 19 | 26950010442 | Адаптер | |
| 20 | 26950010444 | Адаптер | |
| 21 | 26950019499 | Адаптер | |
| 22 | 26950019500 | Адаптер | |
| 23 | 26950002314 | Адаптер | |
| 24 | 26950012278 | Адаптер | |
| 25 | 26950005773 | Адаптер | |
| 26 | 26950019495 | Адаптер | |
| 27 | 26950019601 | Датчик давления | |
| 28 | 26950019501 | Датчик давления | |
| 29 | 26950012923 | РВД | |
| 30 | 26950019196 | РВД | |
| 31 | 26950012925 | РВД | |
| 32 | 26950019195 | РВД | |
| 33 | 26950019245 | РВД | |
| 34 | 26950019244 | РВД | |
| 35 | 26950012928 | РВД | |
| 36 | 26950012929 | РВД | |
| 37 | 26950019246 | РВД |
