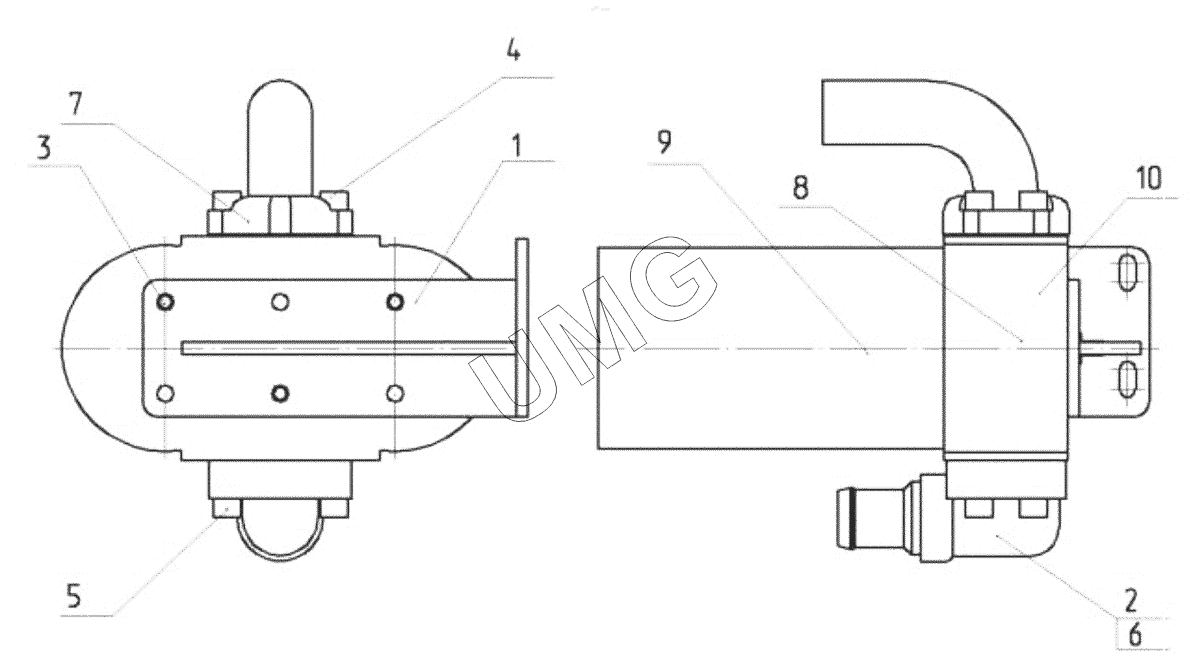

M300. 30-00-42.00.400 Фильтр сливной в сборе
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-00-42.00.400 | 30-00-42.00.400 | Фильтр сливной в сборе | |
| 1 | 30-00-42.00.310-10 | Кронштейн фильтра | |
| 2 | 30-00-42.00.330 | Фланец | |
| 3 | 26950015683 | Болт | |
| 4 | 26950010498 | Винт | |
| 5 | 26950010476 | Винт | |
| 6 | 02120000306 | Кольцо | |
| 7 | 26950006810 | Полуфланец | |
| 8 | 26950009687 | Корпус фильтра | |
| 9 | 26950009720 | Фильтроэлемент | |
| 10 | 26950009719 | Манометр |
