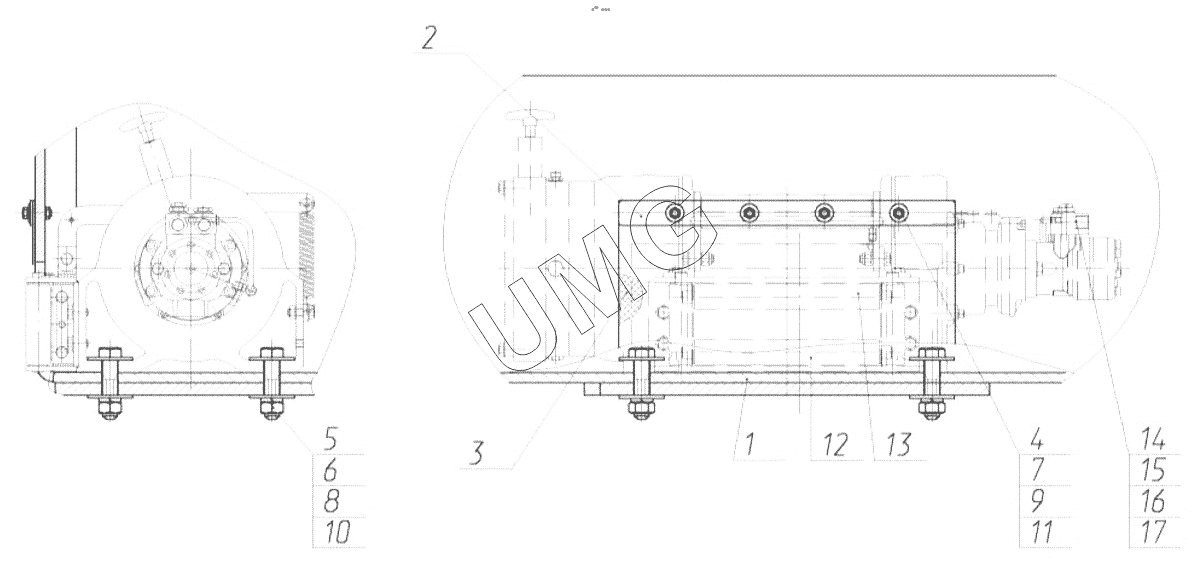

M300. 30-00-20.40.000 Установка лебедки гидравлической
30-00-20.40.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-00-20.40.000 | 30-00-20.40.000 | Установка лебедки гидравлической | |
| 1 | 30-02-20.40.100 | Установка металлоконструкции кронштейна лебедки | |
| 2 | 30-00-20.40.003 | Планка | |
| 3 | 30-00-20.40.004 | Пыльник | |
| 4 | Болт М10-6gх35.58.016 | Болт | |
| 5 | Болт М24-6gх100.109.40Х.016 | Болт | |
| 6 | Гайка М24-7Н.10.40Х.016 | Гайка | |
| 7 | Гайка М10-7Н.5.016 | Гайка | |
| 8 | Шайба 24.65Г.016 | Шайба | |
| 9 | Шайба 10.65Г.016 | Шайба | |
| 10 | Шайба С24.01.08кп.016 | Шайба | |
| 11 | Шайба С10.01.08кп.016 | Шайба | |
| 12 | 26950010205 | Лебедка тяговая гидравлическая | |
| 13 | 26950011718 | Канат | |
| 14 | 02100000788 | Адаптер | |
| 15 | 26950002869 | Адаптер | |
| 16 | 02080000663 | РВД | |
| 17 | 26950001373 | РВД |
