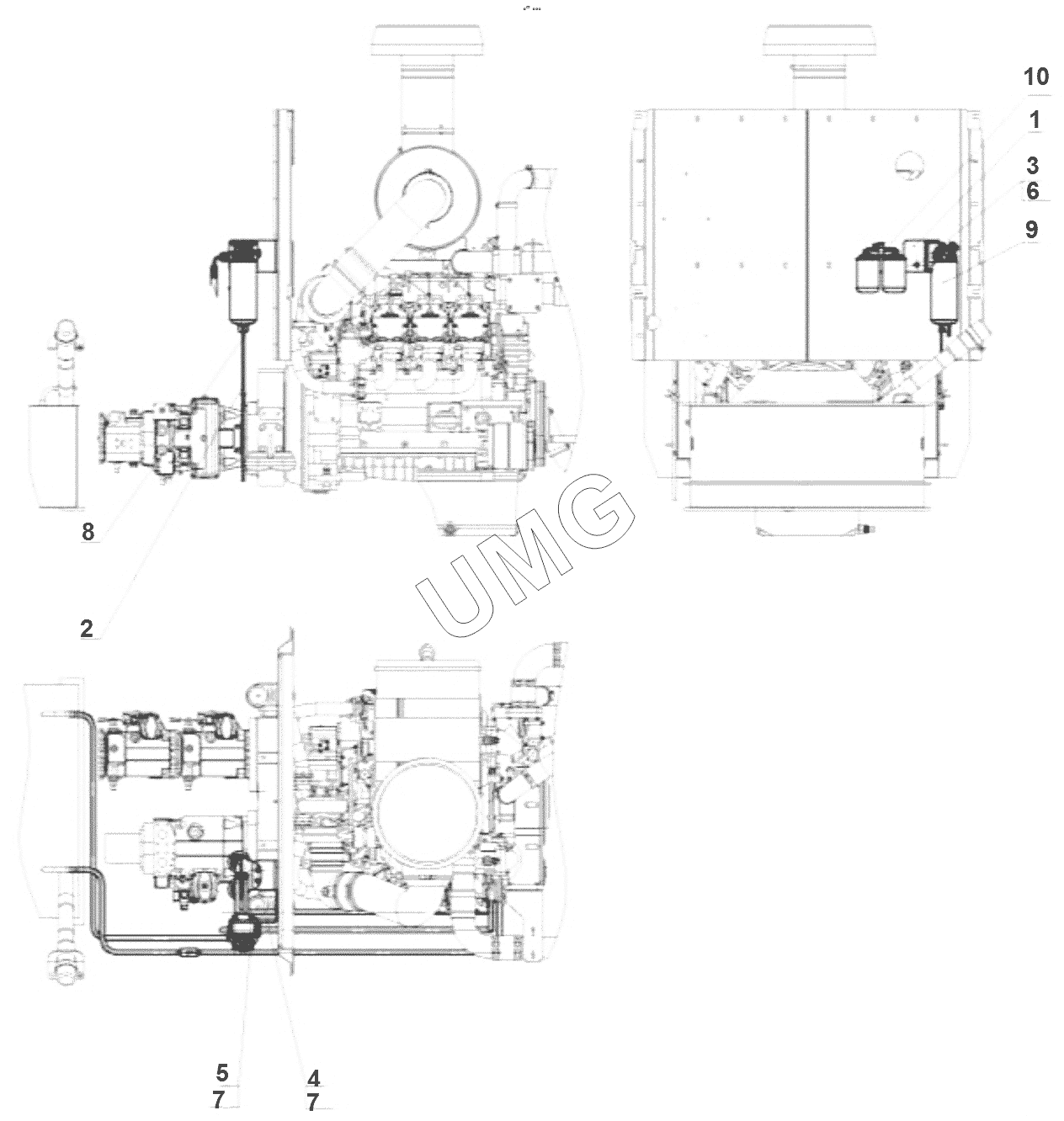

M300. 30-00-28.05.000 Установка топливопроводов
1
2
3
4
5
6
7
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-00-28.05.000 | 30-00-28.05.000 | Установка топливопроводов | |
| 26950002827 | 26950002827 | РВД | |
| 02080000640 | 02080000640 | РВД | |
| 1 | 30-00-28.05.006 | Кронштейн | |
| 2 | 30-00-28.05.056 | Рукав | |
| 3 | 26950015699 | Болт | |
| 4 | 26950018801 | Болт | |
| 5 | 26950017610 | Болт | |
| 6 | 02120000127 | Гайка | |
| 7 | 02120000132 | Гайка | |
| 8 | 26950011263 | Хомут | |
| 9 | 26950018802 | Фильтр-отстойник | |
| 10 | 26950011266 | Фильтр топливный тонкой очистки двигателя | |
| 11 | 26950005497 | Адаптер | |
| 12 | 26950000718 | Адаптер |
