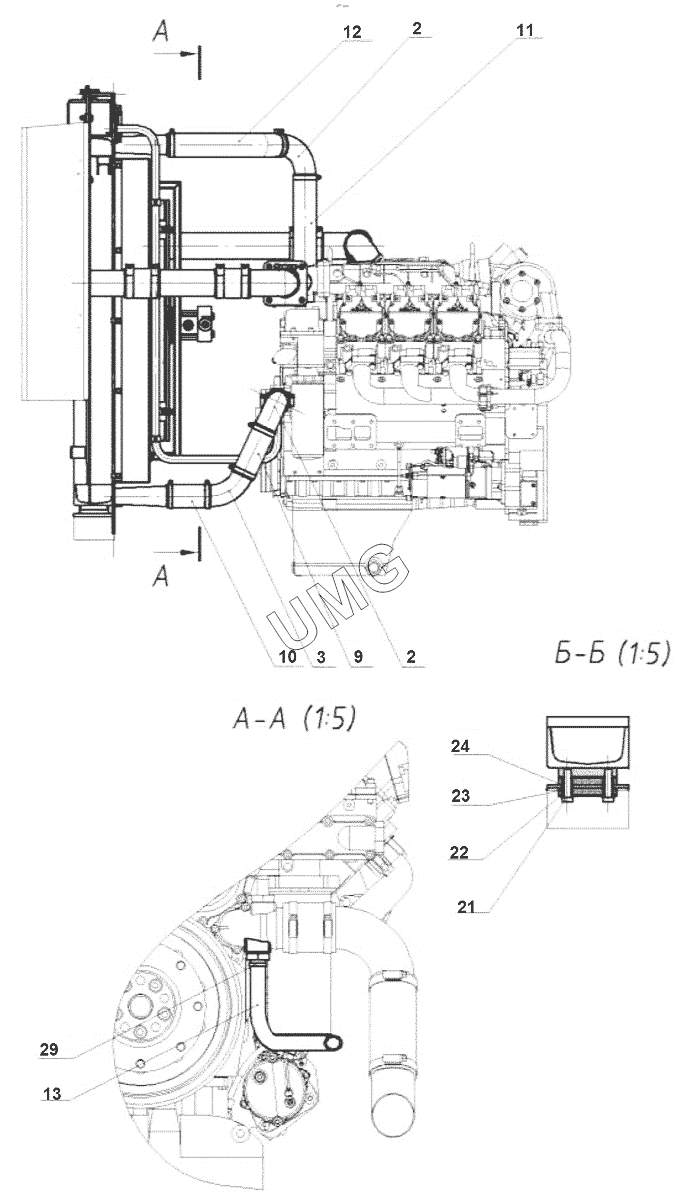

M300. 30-00-28.03.000 Установка блока радиаторов
2
2
3
9
10
11
12
13
21
22
23
24
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26950018796 | 26950018796 | Хомут | |
| 26950018797 | 26950018797 | Рукав | |
| 26950011298 | 26950011298 | Прокладка двигателя | |
| 26950018799 | 26950018799 | Болт | |
| 26950011300 | 26950011300 | Гайка | |
| 30-00-28.03.100 | 30-00-28.03.100 | Колено | |
| 30-00-28.03.200 | 30-00-28.03.200 | Колено | |
| 30-00-28.03.300 | 30-00-28.03.300 | Колено | |
| 30-00-28.03.400 | 30-00-28.03.400 | Колено | |
| 30-00-28.03.000 | 30-00-28.03.000 | Установка блока радиаторов | |
| 1 | 30-00-28.03.100 | Колено | |
| 2 | 30-00-28.03.200 | Колено | |
| 3 | 30-00-28.03.300 | Колено | |
| 4 | 30-00-28.03.400 | Патрубок | |
| 5 | 30-00-28.03.700 | Балка радиатора | |
| 6 | 30-00-28.03.001 | Патрубок | |
| 7 | 30-00-28.03.002 | Патрубок | |
| 8 | 30-00-28.03.003 | Патрубок | |
| 9 | 30-00-28.03.008 | Кронштейн | |
| 10 | 30-00-28.03.051 | Рукав | |
| 11 | 30-00-28.03.052 | Рукав | |
| 12 | 30-00-28.03.053 | Рукав | |
| 13 | 30-00-28.03.054 | Рукав | |
| 14 | 30-00-28.03.055 | Рукав | |
| 15 | 02120000013 | Болт | |
| 16 | 26950007655 | Болт | |
| 17 | 26950002627 | Болт | |
| 18 | 02120000626 | Шайба | |
| 19 | 02120000636 | Шайба | |
| 20 | 02120000127 | Гайка | |
| 21 | 02120000132 | Гайка | |
| 22 | 26950011291 | Болт | |
| 23 | 26950011288 | Пластина блока радиаторов | |
| 24 | 26950011289 | Виброизолятор блока радиаторов | |
| 25 | 26950011290 | Втулка дистанционная блока радиаторов | |
| 26 | 26950010137 | Блок радиаторов | |
| 27 | 26950010188 | Рукава, диаметр | |
| 28 | 26950010189 | Хомут | |
| 29 | 26950011292 | Хомут | |
| 30 | 26950011293 | Хомут | |
| 31 | 26950008986 | Пенополиуретан эластичный ППУ |
