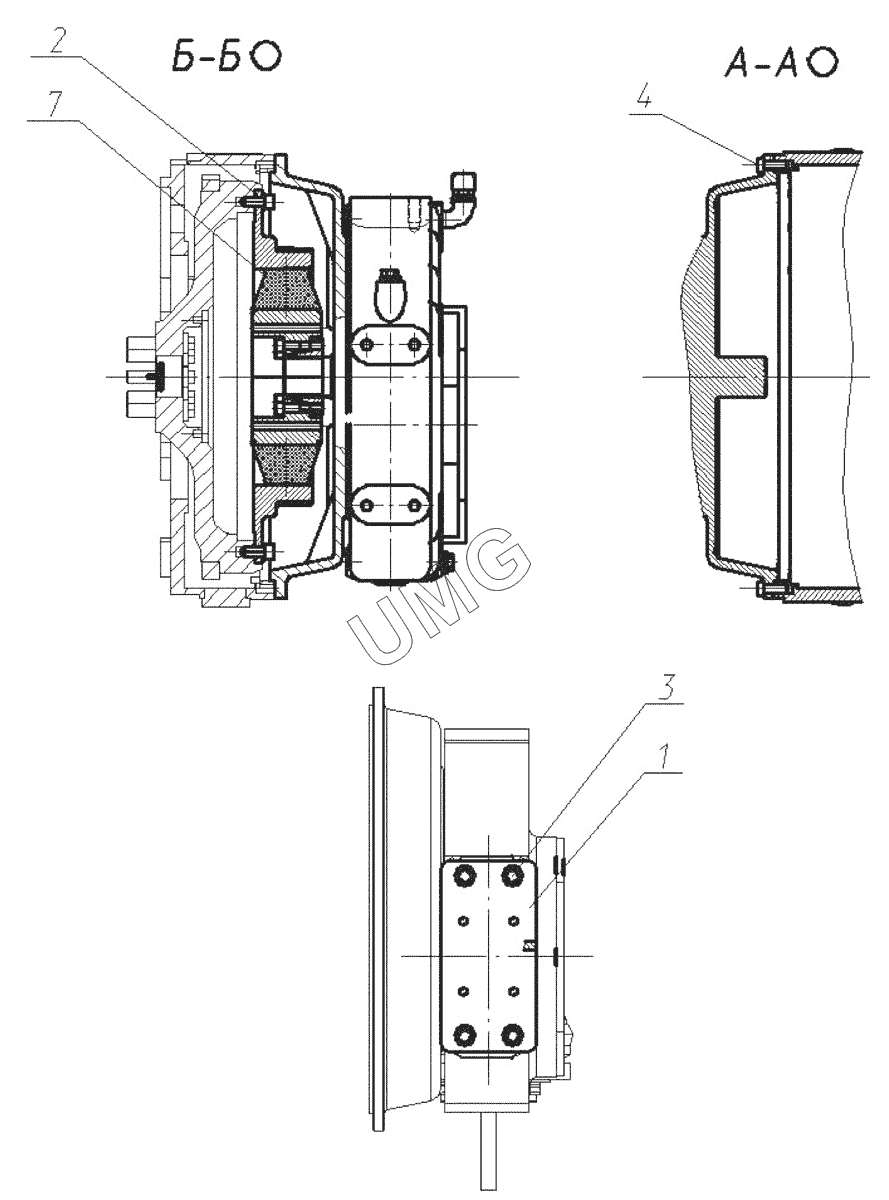

M300. 30-00-28.02.000 Установка насосов
1
2
3
4
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-00-28.02.000 | 30-00-28.02.000 | Установка насосов | |
| 26950011295 | 26950011295 | Виброизолятор двигателя | |
| 26950011296 | 26950011296 | Болт | |
| 26950010121 | 26950010121 | Тандем насосов | |
| 26950010123 | 26950010123 | Насос шестеренный | |
| 26950010304 | 26950010304 | Редуктор | |
| 1 | 30-00-28.02.001 | Плита | |
| 2 | 26950010498 | Винт | |
| 3 | 26950007713 | Винт | |
| 4 | 02120000013 | Болт | |
| 5 | 02120000620 | Шайба | |
| 6 | 26950010122 | Насос | |
| 7 | 26950010305 | Муфта соединительная | |
| 8 | 26950015691 | Болт |
