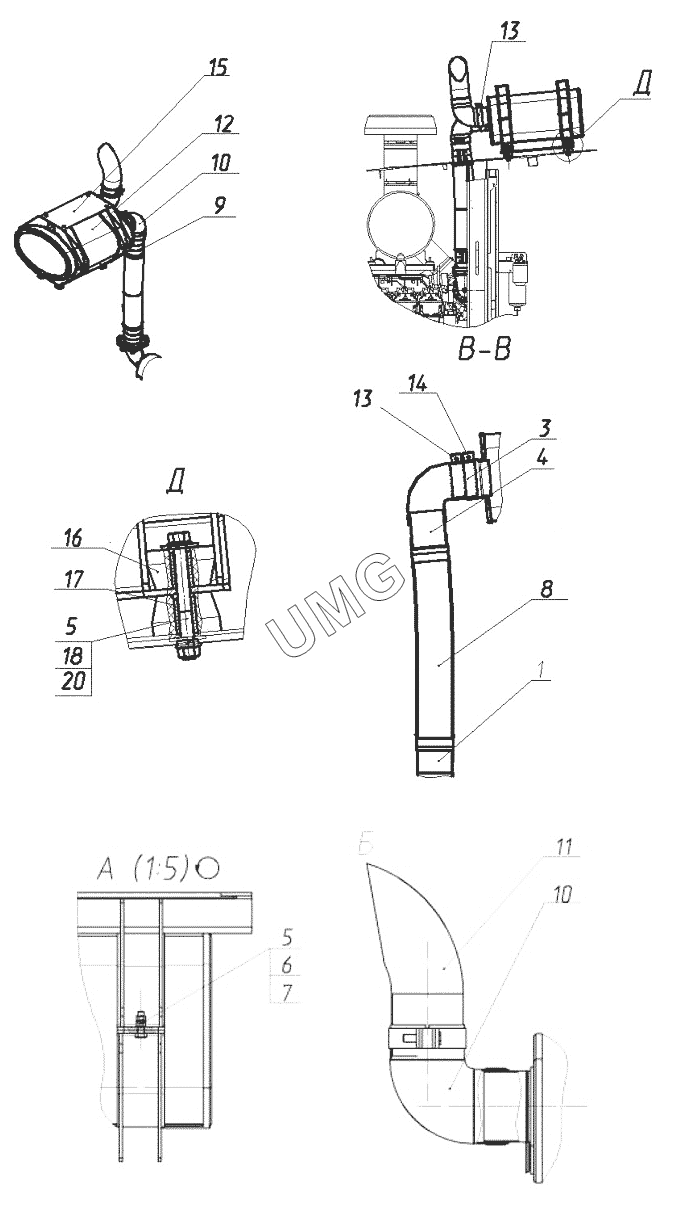

M300. 30-00-28.01.000 Установка глушителя
26950011302
26950011301
26950011300
26950011299
26950011298
1
3
4
5
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-00-28.01.000 | 30-00-28.01.000 | Установка глушителя | |
| 26950011302 | 26950011302 | Болт | |
| 26950011301 | 26950011301 | Гайка | |
| 26950011300 | 26950011300 | Гайка | |
| 26950011299 | 26950011299 | Колено двигателя | |
| 26950011298 | 26950011298 | Прокладка двигателя | |
| 1 | 30-00-28.01.010 | Патрубок | |
| 2 | 30-00-28.01.040 | Кронштейн | |
| 3 | 30-00-28.01.001 | Втулка | |
| 4 | 30-00-28.01.004 | Патрубок | |
| 5 | 02120000127 | Гайка | |
| 6 | 02120000626 | Шайба | |
| 7 | 26950007655 | Болт | |
| 8 | 26950018022 | Металлорукав | |
| 9 | 26950018023 | Хомут | |
| 10 | 26950010149 | Угольник | |
| 11 | 26950010148 | Труба выхлопная | |
| 12 | 26950010146 | Глушитель | |
| 13 | 26950010144 | Хомут | |
| 14 | 26950010145 | Хомут | |
| 15 | 30-00-28.01.050 | Кронштейн | |
| 16 | 130-00-20.00.002 | Амортизатор | |
| 17 | 30-00-28.01.003-10 | Втулка | |
| 18 | 26950018562 | Болт | |
| 19 | 02120000636 | Шайба | |
| 20 | 26950017970 | Шайба клиновая |
