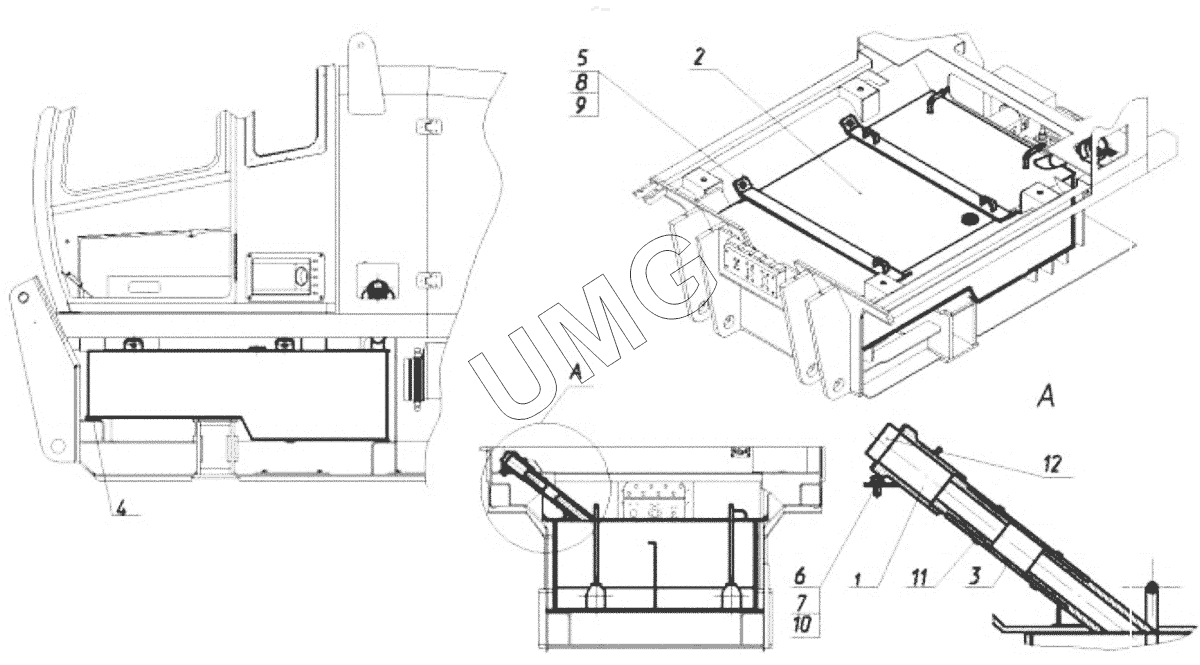

M300. 30-00-27.00.000 Установка бака топливного
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-00-27.00.000 | 30-00-27.00.000 | Установка бака топливного | |
| 1 | 30-00-27.00.010 | Горловина | |
| 2 | 30-00-27.00.100 | Бак топливный | |
| 3 | 30-00-27.00.015 | Патрубок | |
| 4 | 30-00-27.00.019 | Пластина опорная | |
| 5 | 26950002656 | Болт | |
| 6 | 02120000008 | Болт | |
| 7 | 02120000626 | Шайба | |
| 8 | 02120000629 | Шайба | |
| 9 | 02120000621 | Шайба | |
| 10 | 02120000619 | Шайба | |
| 11 | 02100000597 | Хомут | |
| 12 | 26950007411 | Горловина заливная | |
| 13 | 26950019823 | Датчик уровня топлива |
