M300. 30-00-21.01.000 Установка защитного ограждения
30-00-21.01.000
9
10
11
12
13
13
14
14
15
15
16
16
17
20
21

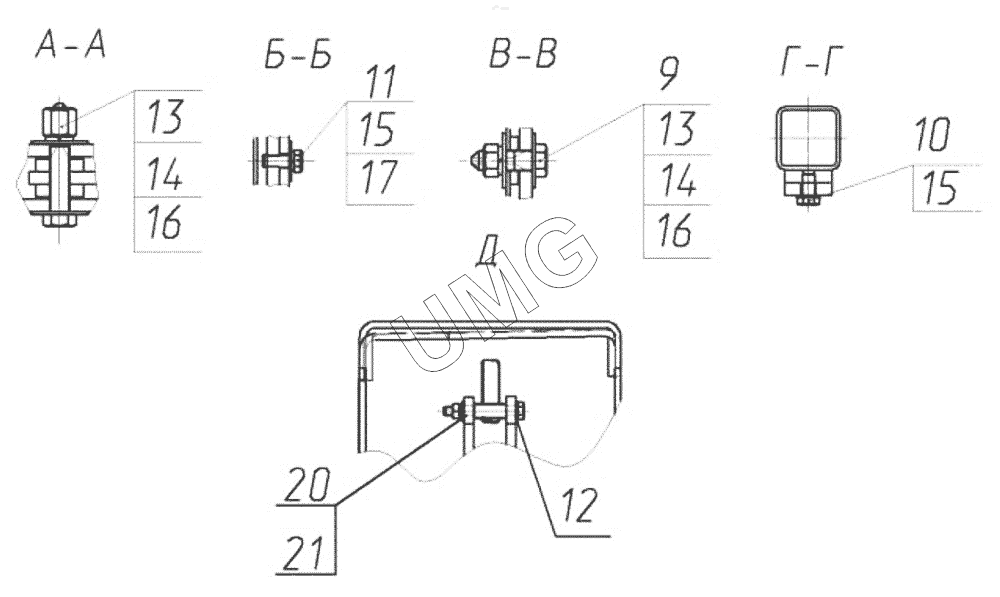

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-00-21.01.000 | 30-00-21.01.000 | Установка защитного ограждения | |
| 1 | 30-00-21.01.100 | Опора средняя | |
| 2 | 30-00-21.01.200 | Защита кабины | |
| 3 | 30-00-21.01.300 | Защита корпуса мульчера | |
| 4 | 30-00-21.01.400 | Решётка защитная | |
| 5 | 30-00-21.01.650 | Короб зеркала | |
| 6 | 30-00-21.01.650-10 | Короб зеркала | |
| 7 | 30-00-21.01.670 | Короб фары на кабине | |
| 8 | 02120000146 | Болт | |
| 9 | 26950002578 | Болт | |
| 10 | 02120000032 | Болт | |
| 11 | 02120000034 | Болт | |
| 12 | 02120000010 | Болт | |
| 13 | 26950002579 | Гайка | |
| 14 | 26950003623 | Шайба | |
| 15 | 26950001296 | Шайба | |
| 16 | 02120000631 | Шайба | |
| 17 | 02120000629 | Шайба | |
| 18 | 30-00-21.01.681 | Защита фары боковой | |
| 19 | 02100000265 | Зеркало внешнее заднего вида | |
| 20 | 30-00-21.01.103-20 | Шайба | |
| 21 | 30-00-21.01.103 | Шайба |
