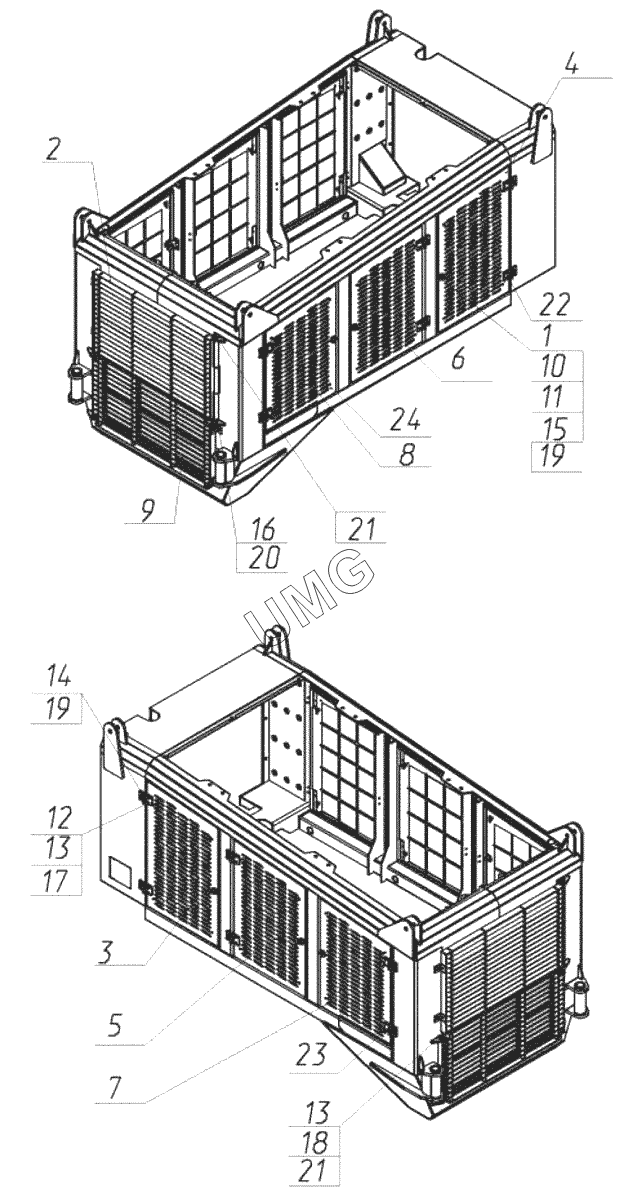

M300. 30-02-22.00.000 Установка элементов капотной системы
30-02-22.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30-02-22.00.000 | 30-02-22.00.000 | Установка элементов капотной системы | |
| 1 | 30-00-22.00.020 | Замок капота | |
| 2 | 30-00-22.01.100 | Капот верхний в сборе | |
| 3 | 30-00-22.01.300 | Капот передний в сборе | |
| 4 | 30-00-22.01.300-01 | Капот передний в сборе | |
| 5 | 30-00-22.02.300 | Капот средний в сборе | |
| 6 | 30-00-22.02.300-02 | Капот средний в сборе | |
| 7 | 30-00-22.03.300 | Капот задний в сборе | |
| 8 | 30-00-22.03.300-01 | Капот задний в сборе | |
| 9 | 30-02-22.01.200 | Капот нижний в сборе | |
| 10 | 30-00-22.00.023 | Планка регулировочная | |
| 11 | 30-00-22.00.024 | Планка регулировочная | |
| 12 | 30-00-22.01.001 | Ось | |
| 13 | 30-02-22.01.002 | Ось | |
| 14 | 26950018585 | Болт | |
| 15 | 02120000060 | Болт | |
| 16 | 02120000022 | Болт | |
| 17 | 02120000136 | Гайка | |
| 18 | 02120000135 | Гайка | |
| 19 | 02120000635 | Шайба | |
| 20 | 02120000627 | Шайба | |
| 21 | 02120000629 | Шайба | |
| 22 | 26950009655 | Петля двери задняя правая | |
| 23 | 26950009648 | Петля двери задняя левая | |
| 24 | 26950007221 | Упор капота |
