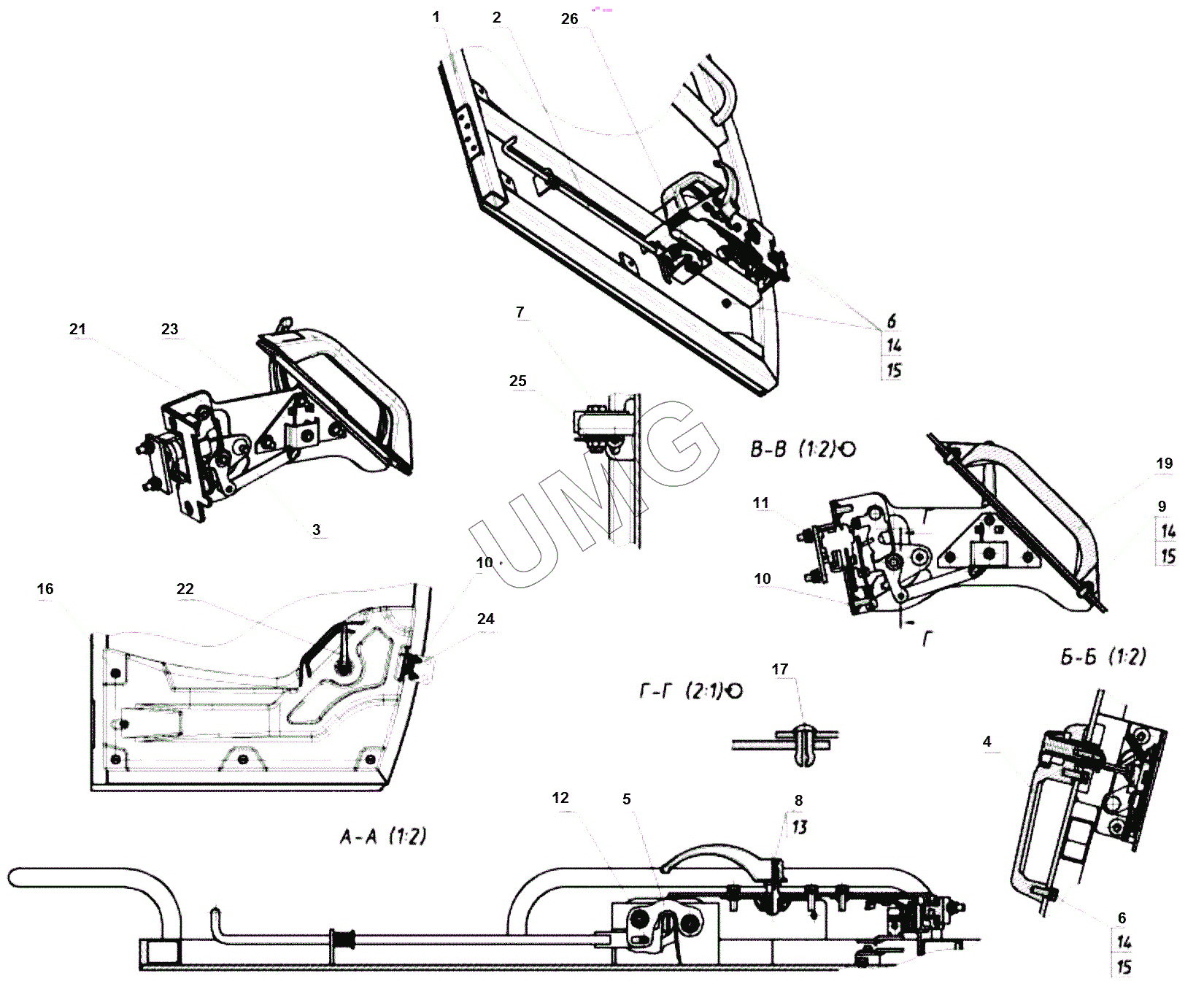

E300C. Дверь в сборе
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
14
14
15
15
15
16
17
19
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 125-00-23.41.000 | Металлоконструкция двери | |
| 2 | 130-00-23.40.400 | Тяга задняя | |
| 3 | 125-00-23.40.001 | Тяга | |
| 4 | 125-00-23.40.100 | Ручка в сборе наружная с упором | |
| 5 | 130-00-23.40.005 | Фиксатор | |
| 6 | 02120000054 | Болт | |
| 7 | 02120000065 | Болт | |
| 8 | 26950003479 | Винт | |
| 9 | 02120000099 | Винт | |
| 10 | 02120000113 | Винт | |
| 11 | 02120000140 | Гайка | |
| 12 | 02120000142 | Гайка | |
| 13 | 02120000634 | Шайба | |
| 14 | 02120000624 | Шайба | |
| 15 | 02120000619 | Шайба | |
| 16 | 26950000541 | Винт | |
| 17 | 02100000260 | Заклепка вытяжная комбинированная | |
| 18 | 02130000411 | Пружина | |
| 19 | 02100000399 | Поручень | |
| 20 | 02100000262 | Замок наружный правый | |
| 21 | 26950003474 | Замок правый | |
| 22 | 26950005324 | Ручка внутренняя | |
| 23 | 26950004875 | Привод замка двери передний правый | |
| 24 | 26950003473 | Защёлка замка правая | |
| 25 | 02120000633 | Шайба | |
| 26 | 130-00-23.40.400 | Тяга задняя |
