E300C. Установка кондиционера
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
32

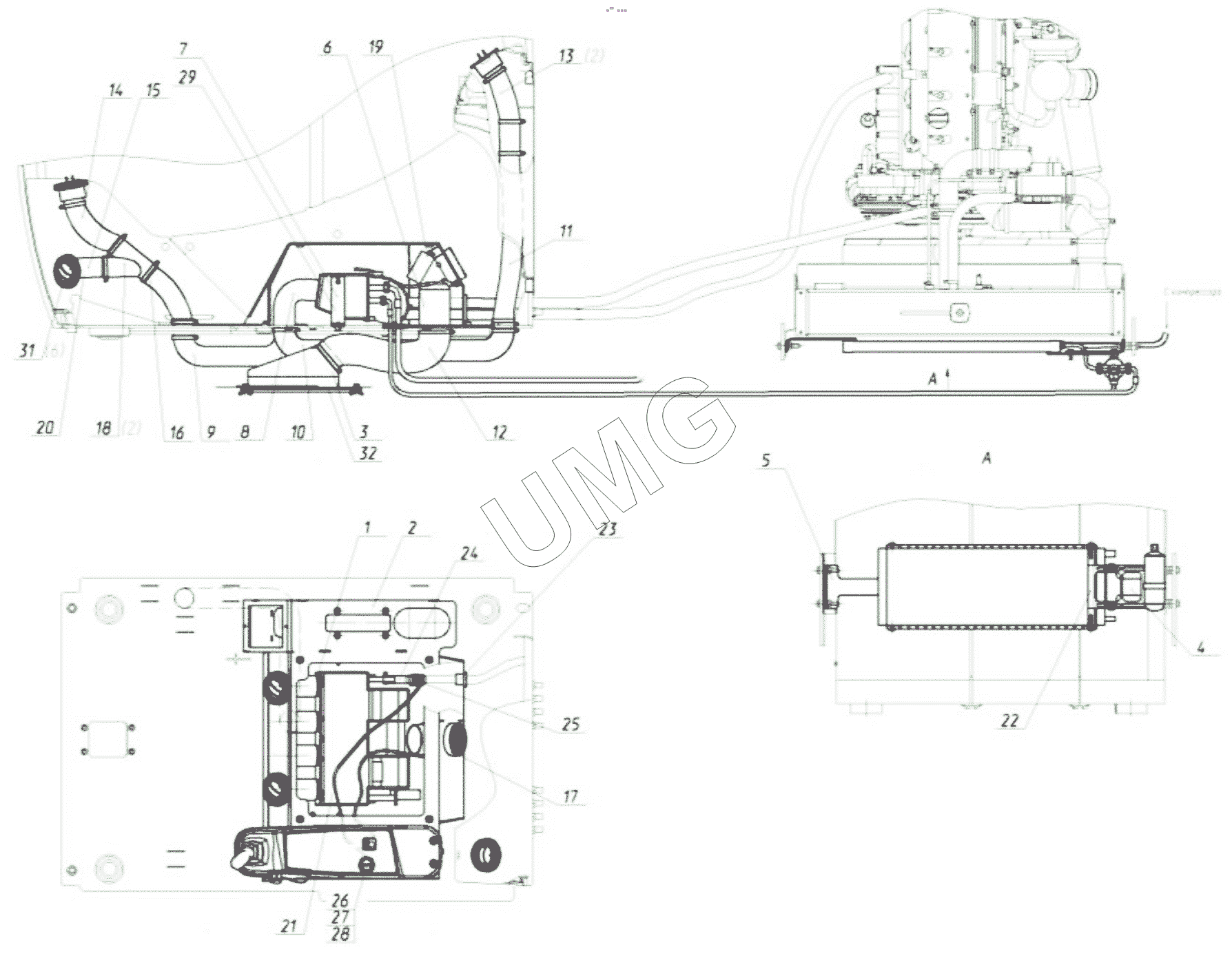

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 160-00-25.00.520-02 | Панель передняя испарителя в сборе | |
| 2 | 313-00-25.00.530-10 | Корпус отопителя | |
| 3 | 30-00-23.10.100-01 | Корпус воздушного фильтра | |
| 4 | 300-00-25.00.570 | Кронштейн правый | |
| 5 | 300-00-25.00.580 | Кронштейн левый | |
| 6 | 313-00-25.00.510 | Гибкая гофрированная труба | |
| 7 | 313-00-25.00.503-01 | Стойка левая | |
| 8 | 313-00-25.00.505 | Гибкая гофрированная труба | |
| 9 | 313-00-25.00.506 | Гибкая гофрированная труба | |
| 10 | 313-00-25.00.507 | Гибкая гофрированная труба | |
| 11 | 313-00-25.00.508 | Гибкая гофрированная труба | |
| 12 | 313-00-25.00.509 | Гибкая гофрированная труба | |
| 13 | 313-00-25.00.511 | Гибкая гофрированная труба | |
| 14 | 313-00-25.00.512 | Гибкая гофрированная труба | |
| 15 | 313-00-25.00.513 | Гибкая гофрированная труба | |
| 16 | 313-00-25.00.514 | Гибкая гофрированная труба | |
| 17 | 26950009518 | Защитная решетка воздухозаборника | |
| 18 | 26950006933 | Тройник воздуховода из пластика | |
| 19 | 26950009517 | Распределительный клапан | |
| 20 | 26950017465 | Патрубок для гофрошланга | |
| 21 | 26950016351 | Испаритель | |
| 22 | 313-00-25.00.590 | Пластина регулировочная | |
| 23 | 26950011421 | Манжета переходная | |
| 24 | 313-00-25.00.515 | Рукав | |
| 25 | 26950010314 | Кран отопителя | |
| 26 | 26950010317 | Поворотный блок управления | |
| 27 | 26950014101 | Подложка | |
| 28 | 26950010322 | Рукоятка | |
| 29 | 313-00-25.00.503-11 | Стойка правая | |
| 30 | 26950014122 | Защита РВД пластиковая | |
| 31 | 26950017466 | Жалюзи | |
| 32 | 30-00-70.02.100-01 | Крышка корпуса воздушного фильтра |
