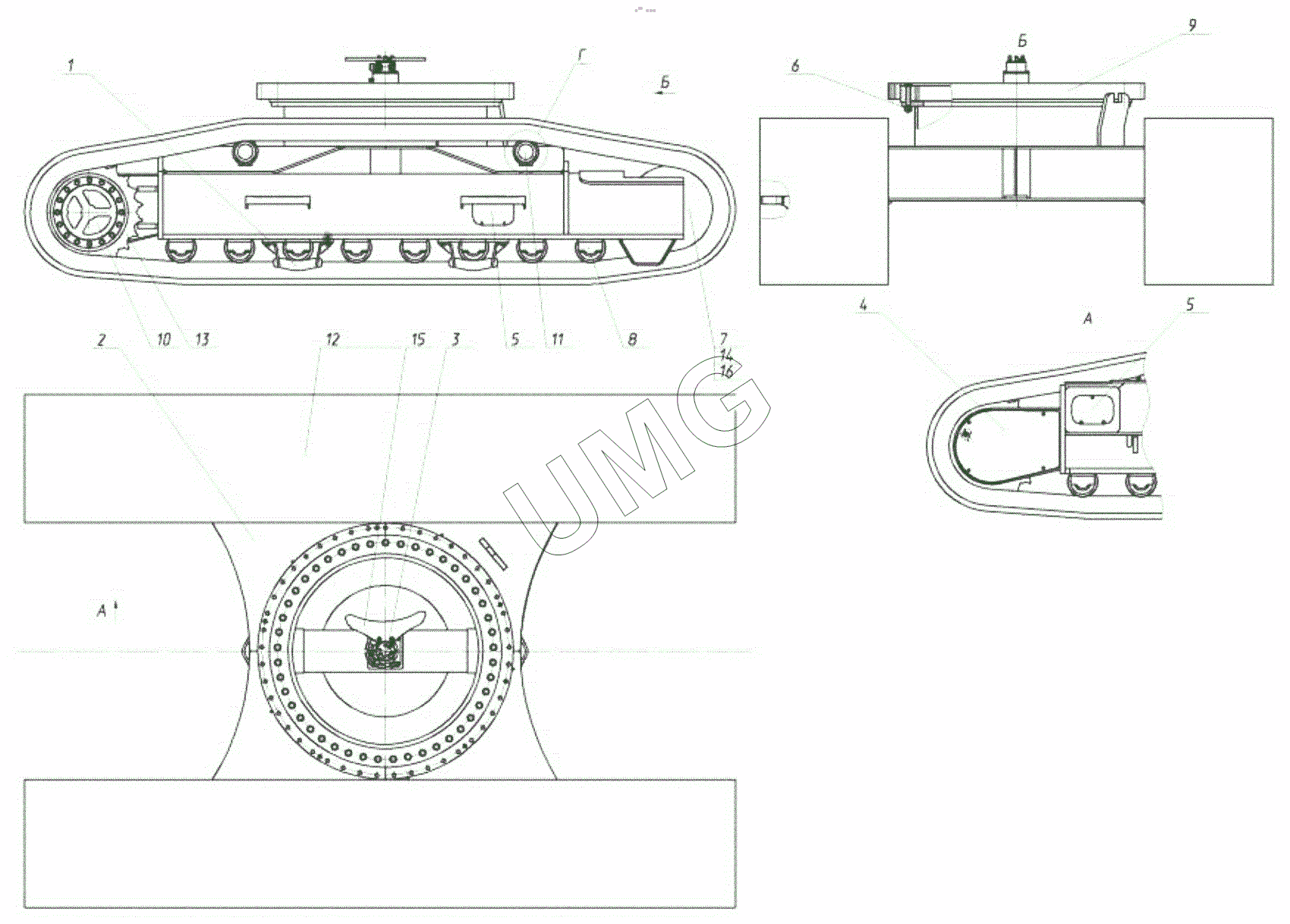

E300C. Тележка гусеничная
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 270-00-60.00.100 | Ограничитель | |
| 2 | 270-02-60.10.000-03 | Рама гусеничная | |
| 3 | 270-02-61.00.000 | Гидрооборудование тележки гусеничной | |
| 4 | 270-02-60.00.002 | Крышка привода | |
| 5 | 180-00-60.00.003 | Крышка натяжника | |
| 6 | 26950016879 | Шайба клиновая | |
| 7 | 26950008835 | Колесо направляющее в сборе с механизмом натяжения | |
| 8 | 26950006181 | Каток опорный | |
| 9 | 26950006182 | Каток поддерживающий | |
| 10 | 26950008832 | Редуктор хода со встроенным мотором | |
| 11 | 26950006184 | Опорно-поворотный круг | |
| 12 | 26950007063 | Гусеница в сборе с башмаками | |
| 13 | 26950009221 | Звездочка | |
| 14 | 26950008836 | Клапан | |
| 15 | 270-00-52.00.901-10 | Рычаг | |
| 16 | 02090000574 | Уплотнение |
