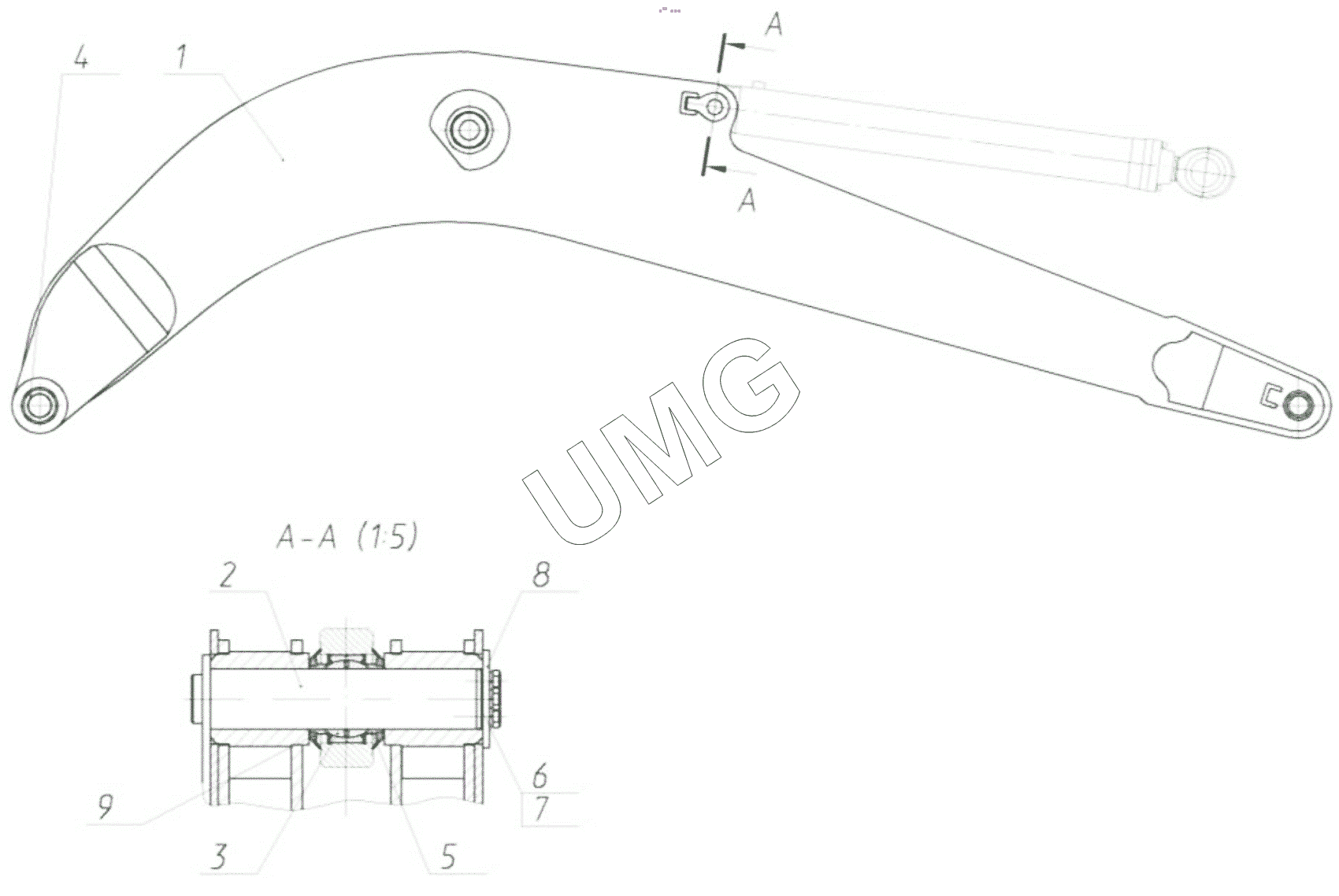

E300C. Стрела в сборе
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 300-02-80.10.400 | Металлоконструкция стрелы | |
| 2 | 270-07-80.50.030 | Палец в сборе | |
| 3 | 300-00-83.00.400 | Установка ШС в гидроцилиндр | |
| 4 | 300-02-80.10.500 | Установка втулок и манжет в стрелу | |
| 5 | 240-00-80.00.015 | Кольцо | |
| 6 | 130-07-80.00.004 | Шайба регулировочная | |
| 7 | 130-07-80.00.005 | Шайба регулировочная | |
| 8 | 270-00-80.00.011 | Шайба упорная | |
| 9 | 195-00-80.00.016 | Уплотнение подшипника шарнирного |
