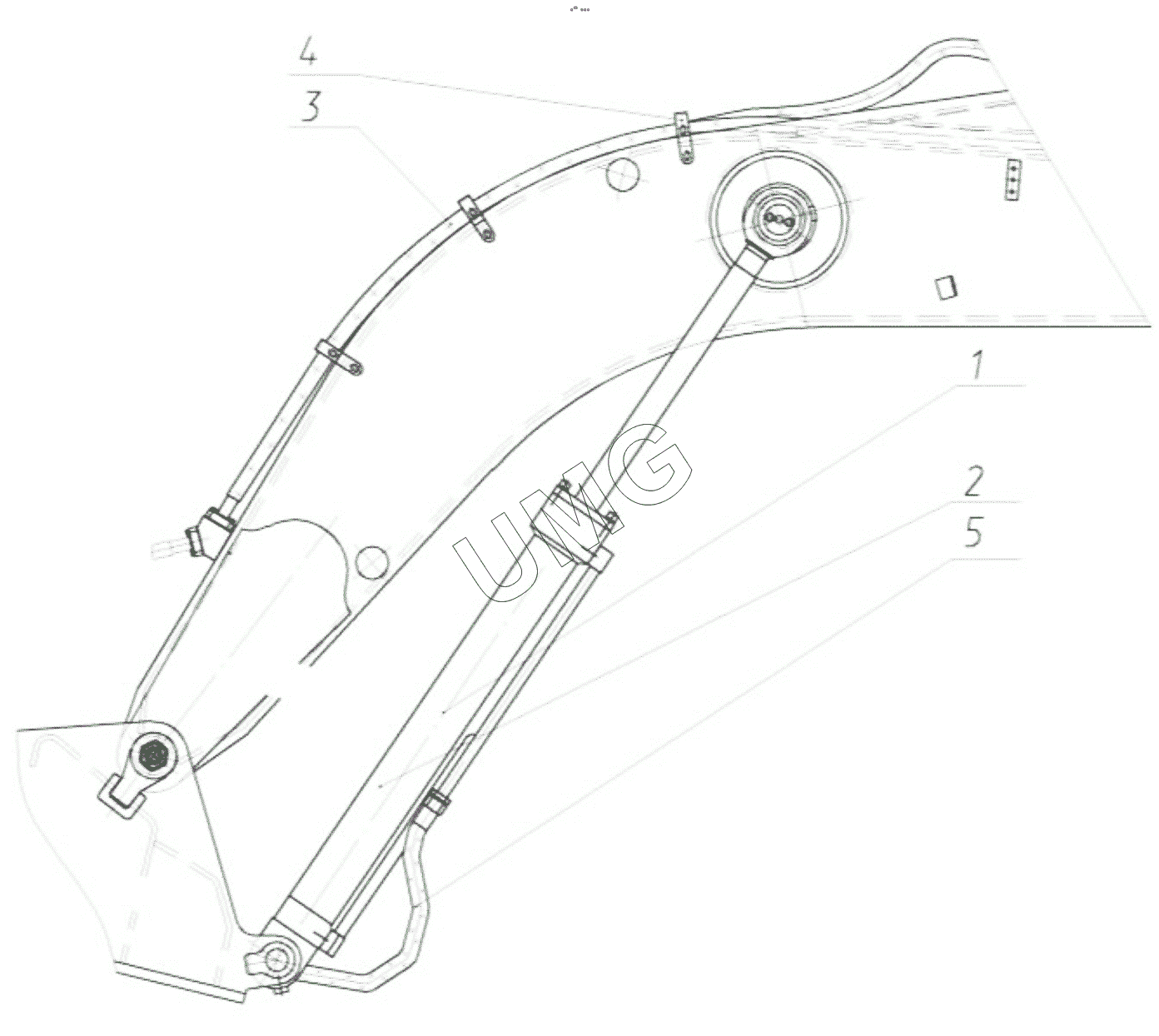

E300C. Гидрооборудование стрелы
1
2
3
4
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 270-00-81.10.000 | Гидроцилиндр стрелы левый в сборе | |
| 2 | 270-00-81.20.000 | Гидроцилиндр стрелы правый в сборе | |
| 3 | 270-00-81.30.000-10 | Трубопроводы стрелы в сборе с гидроцилиндром | |
| 4 | 270-00-81.50.000 | Трубопроводы гидромолота на рабочем оборудовании | |
| 5 | 26950000623 | РВД |
