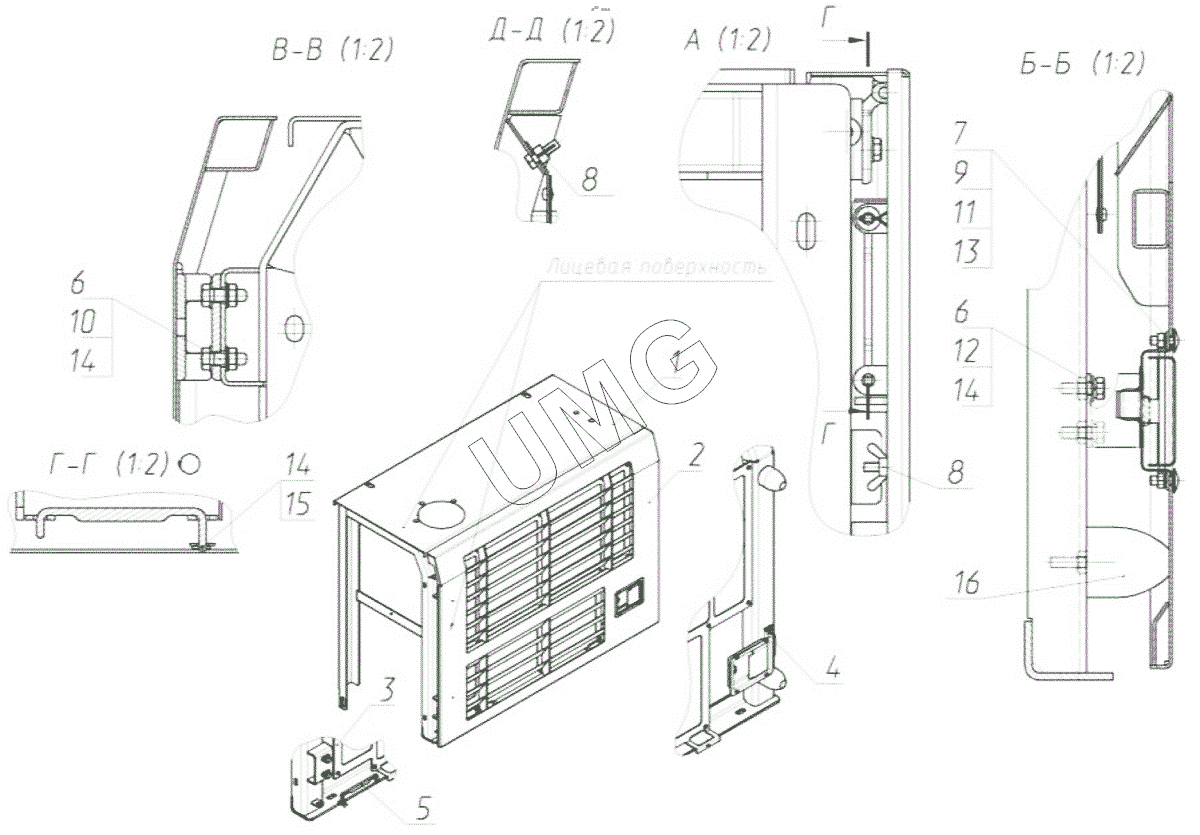

E300C. Блок левый в сборе
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 270-02-22.11.000 | Блок левый | |
| 2 | 270-01-22.12.000 | Дверца левая | |
| 3 | 270-01-22.10.100 | Фильтр дверцы | |
| 4 | 270-00-22.10.002 | Планка запорная | |
| 5 | 270-00-22.10.003 | Скоба | |
| 6 | 02120000060 | Болт | |
| 7 | 26950003939 | Болт | |
| 8 | 26950009578 | Гайка | |
| 9 | 02120000134 | Гайка | |
| 10 | 02120000142 | Гайка | |
| 11 | 02120000634 | Шайба | |
| 12 | 02120000635 | Шайба | |
| 13 | 02120000624 | Шайба | |
| 14 | 02120000625 | Шайба | |
| 15 | 02120000652 | Шплинт | |
| 16 | 02100000357 | Отбойник рычага нижнего | |
| 17 | 270-01-22.20.400 | Замок дверцы |
