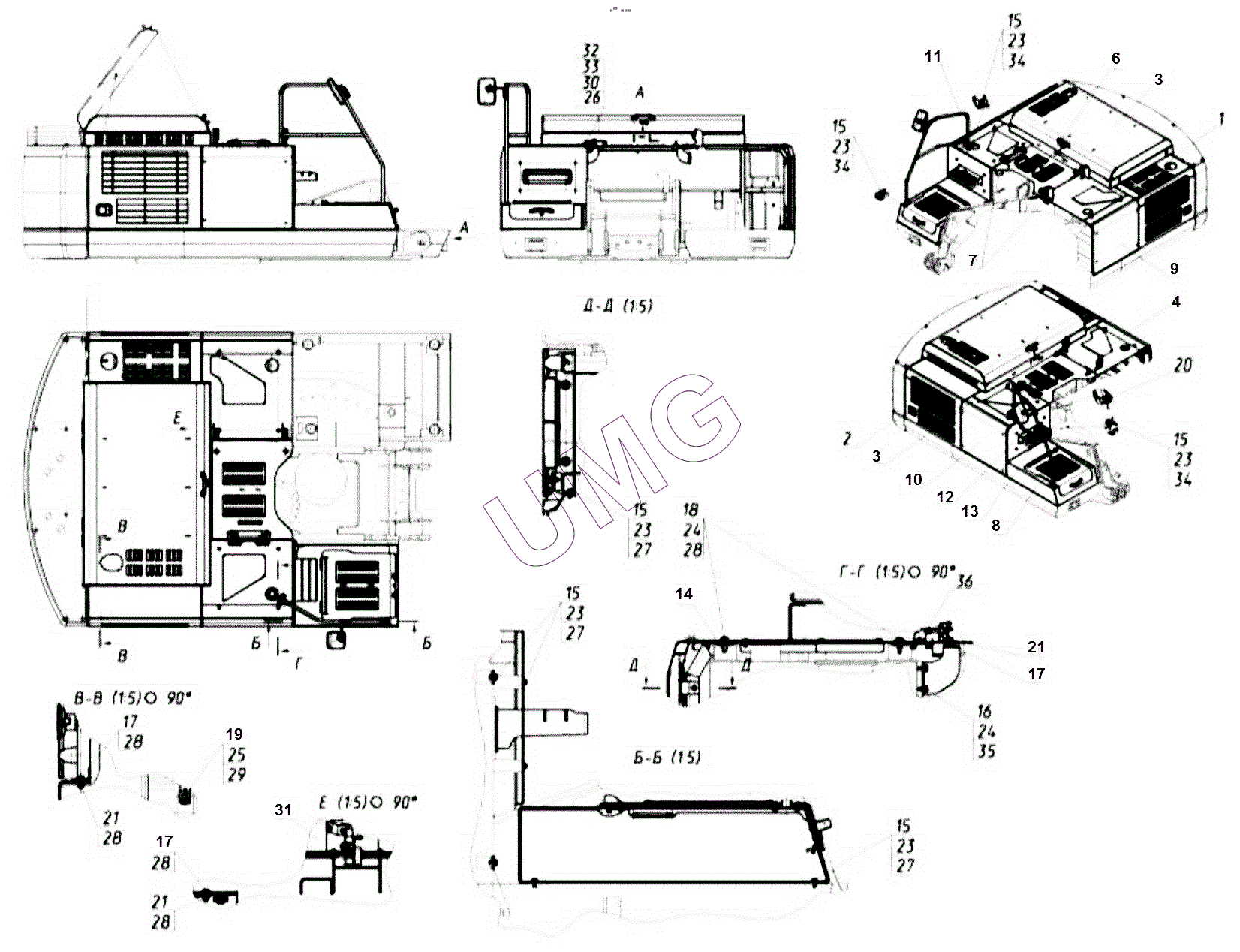

E300C. Установка капотной системы
1
2
3
3
4
6
7
8
9
10
11
12
13
14
15
15
15
15
15
16
16
17
17
17
18
19
20
21
21
21
23
23
23
23
23
24
24
24
25
26
27
27
27
28
28
28
28
28
29
30
31
32
33
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 270-02-22.10.000 | Блок левый в сборе | |
| 2 | 270-01-22.20.000 | Блок правый в сборе | |
| 3 | 270-01-22.40.000 | Крыша в сборе | |
| 4 | 270-02-22.50.000 | Настил левый в сборе | |
| 5 | 270-01-22.60.000 | Настил правый в сборе | |
| 6 | 270-01-22.70.000 | Настил центральный в сборе | |
| 7 | 270-01-22.80.000 | Упор в сборе | |
| 8 | 270-01-22.90.000 | Ящик аккумулятора в сборе | |
| 9 | 270-01-22.01.000 | Панель левая | |
| 10 | 270-01-22.02.000 | Панель правая | |
| 11 | 270-01-22.04.000 | Поручень | |
| 12 | 270-01-22.05.000 | Кожух бака | |
| 13 | 270-00-22.06.000 | Ступенька | |
| 14 | 270-00-22.00.001 | Шайба регулировочная | |
| 15 | 02120000013 | Болт | |
| 16 | 02120000060 | Болт | |
| 17 | 02120000008 | Болт | |
| 18 | 02120000015 | Болт | |
| 19 | 02120000024 | Болт | |
| 20 | 02120000142 | Гайка | |
| 21 | 02120000141 | Гайка | |
| 22 | 26950021594 | Болт откидной | |
| 23 | 02120000635 | Шайба | |
| 24 | 02120000626 | Шайба | |
| 25 | 02120000627 | Шайба | |
| 26 | 02120000639 | Шайба | |
| 27 | 02120000636 | Шайба | |
| 28 | 02120000620 | Шайба | |
| 29 | 02120000625 | Шайба | |
| 30 | 02120000619 | Шайба | |
| 31 | 270-01-22.00.100 | Установка виброшумоизоляции | |
| 32 | 26950019649 | Винт | |
| 33 | 26950020547 | Гайка | |
| 34 | 02120000633 | Шайба | |
| 35 | 26950020548 | Шайба | |
| 36 | 02120000652 | Шплинт | |
| 37 | 26950004405 | Гайка |
